Заклепочные соединения


Заклепка представляет собой сплошной или полый стержень круглого сечения с головками на концах, одну из которых, называемую закладкой, выполняют на заготовке заранее, а вторую, называемую замыкающей, формируют при клепке (осадке). Заклепочные соединения образуют постановкой заклепок в совмещенные отверстия соединяемых элементов и расклепкой с осаживанием стержня.

Основными материалами склепываемых деталей являются малоуглеродистые стали Ст.0, Ст.2, Ст.3, цветные металлы и их сплавы. Требования к материалу заклепки:

1. Высокая пластичность для облегчения процесса клепки;

2. Одинаковый коэффициент температурного расширения с материалом деталей во избежание дополнительных температурных напряжений в соединении при колебаниях температуры.

3. Однородность с материалом склепываемых деталей для предотвращения появления гальванических токов, сильно разрушающих соединения.

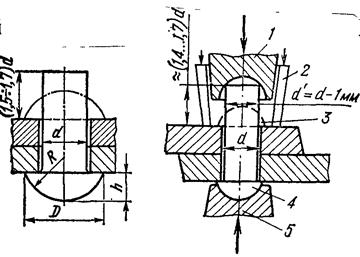

Рисунок 10

Расчет на прочность основан на следующих допущениях:

- силы трения на стыке деталей не учитывают, считая, что вся нагрузка передается только заклепками;

- расчетный диаметр заклепки равен диаметру отверстия d0;




- нагрузки между заклепками распределяются равномерно.

Рассмотрим простейший заклепочный шов - однородный односрезный внахлестку. При нагружении соединения силами F, листы стремятся сдвинуться относительно друг друга. Запишем условие прочности заклепки на срез (разрушение стержня заклепки нахлесточного соединения происходит по сечению, лежащему в плоскости стыка соединяемых деталей)

,





Рисунок 11

отсюда требуемый диаметр заклёпки:

В зонах контакта боковых поверхностей заклепки с листами происходит сжатие материалов. Давление в зоне контакта называют напряжением смятия. Считая, что эти напряжения равномерно распределены по площади смятия, запишем условие прочности





Здесь Асм - площадь смятия, условно равная площади проекции поверхности

контакта на плоскость, перпендикулярную действующей силе;

[σ]`см -допускаемое напряжение на смятие для менее прочного из контактирующих материалов.

Рассмотрим многорядное двухсрезное заклепочное соединение с двумя накладками.





Рисунок 12





,

где i - число плоскостей среза одной заклепки;

z-число заклепок.
