Геометрия ременных передач

а) При проектировочном расчете плоскоременной передачи диаметр меньшего шкива рекомендуется приближенно определять по формуле М.А.Саверина:

б) Минимальное значение диаметра меньшего шкива клиноременной передачи определяют по таблице в зависимости от профиля ремня.

Межосевое расстояние ременной передачи рекомендуется:

- для плоскоременных передач

-для клиноременных передач принимают

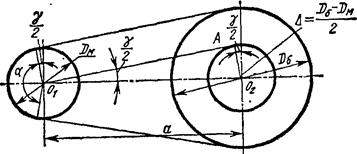

Угол между ветвями ремня определяет­ся из вспомогательного треугольника

отсюда в радианах

Рисунок 50

Угол обхвата на малом шкиве в градусах:

Для плоскоременной передачи рекомендуют брать минимальный угол обхвата [α]=150º, для клиноременной – [α]=120º

Расчётная длина ремня L равна сумме длин прямолинейных участков и дуг обхвата шкивов.

Здесь косинус разложен в степенной ряд и взяты два первых члена этого ряда (что достаточно для практической точности расчетов)

Межосевое расстояние при окончательно установленной длине ремня

При расчётах длин ремней и межосевых расстояний клиноременных передач оперируют расчётными диаметрами шкивов по нейтральному слою ремня.
