Расточные резцы

Применяют для обработки (растачивания) отверстий, работают в тяжелых условиях (особая кинематика процесса резания, трудноудаляемость стружки, ограниченность пространства для размещения на резце дополнительных элементов для стружкодробления или механического крепления пластин, трудность подвода СОЖ, малая жесткость резцов).

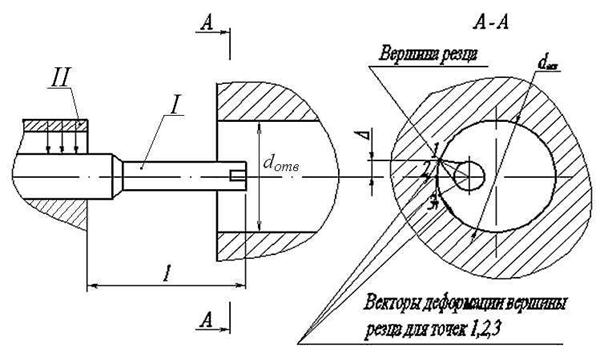

Рис. 4.31

Особенности конструкции и установки расточных резцов.

1. Значительный вылет резца 1 – l из резцедержки 2 (l≈(6…8)d_отв).

Вершина резца – точка 1, должна быть расположена так, чтобы под действием среднего значения тангенциальной составляющей силы резания вершина резца при резании находилась бы в точке 2 – в этом случае вектор деформации вершины резца совпадает с касательной к окружности диаметром d_отв в точке 2. Если при резании вершина резца будет находится выше (смещена на величину ∆) или ниже точки 2 (в точках 1 или 3) то вектор деформации не совпадает с касательной, что приведет к неточности обработки отверстия и возникновению вибраций.

Кроме того, при нахождении вершины резца ниже точки 2 уменьшается кинематический задний угол. Форма задней поверхности расточного резца выполняется такой, чтобы не было пересечения с поверхностью обрабатываемого отверстия (чтобы не было интерференции).

2. Корпус резца выполняют либо полностью круглым по всей длине резца, либо круглым у его рабочей части и прямоугольным или квадратным на крепежном конце. Обычно диаметр корпуса резца равен 0,5…0,8 от d_отв.
