Формирование и расчет сетевых графиков


Достоинства сетевого графика:

· возможность отобразить все технологические зависимости;

· возможность выявить критические работы и рассчитать резервы времени у некритических работ.

Сетевой график - это модель календарного плана в виде графа, на который можно записать исходные данные и выполнить расчет сетевого графика.

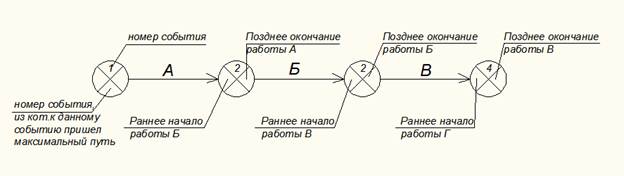

Существуют различные варианты формирования сетевых графиков, наиболее распространенным и отработанным является сетевой график, в котором работа показывается стрелкой, а события (начало и окончание работ) в виде кружочка, разбитого на ряд секторов.

Принято изображать работу, требующего затрат времени и ресурсов или только времени сплошной линией со стрелкой, в направлении слева - направо.

Фиктивные работы, т.е. технологические зависимости, не требующие ни затрат времени, ни затрат ресурсов, пунктирной линией со стрелкой.

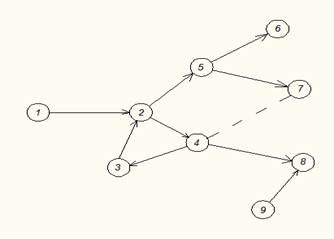

При изображении сетевого графика не допускается:

· «тупики», т.е. события, из которых не выходит последующая работа;

· «хвосты», т.е. события, в которые не входит работа;

· замкнутые контуры.

2,4,3-замкнутый контур;

5,6-«тупики»;

9,8-«хвост».




Над стрелкой пишут наименование работы и место ее выполнения (№ захватки), под стрелкой - продолжительность выполнения работы, а также резервы времени (в квадратных скобках общий резерв времени [ ]; ( )-частичный резерв).

При изображении поточного метода организации работ, т.е. при разбивки объекта на захватки, фронты, необходимо избегать ложных технологических зависимостей, путем введения дополнительных событий и фиктивных работ.

По возможности работы изображать горизонтальными линиями.

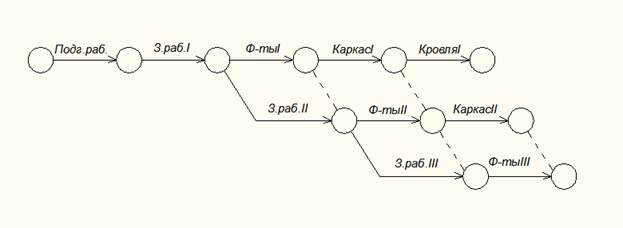

Сетевой график изображен не правильно:

Земляные работы на III фронте зависят от фронтов на I фронте - этого не должно быть.

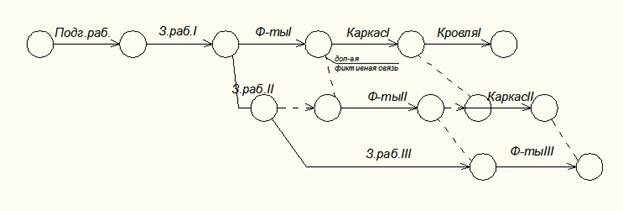

Устранить эту зависимость можно путем формирования правильного сетевого графика:
