Потери на отражение

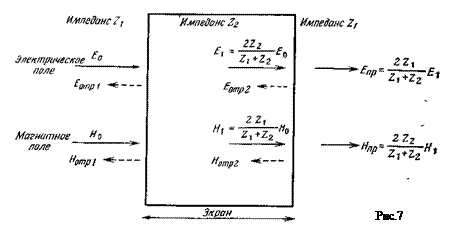

Потери на отражение на границе раздела двух сред связаны с различными значениями полных характеристических сопротивлений этих сред зависимостью, приведенной на рис.7.

Экран имеет две границы, и в тонком экране наблюдается многократное отражение между этими двумя границами, поскольку в экране потери на поглощение малы.

Следует отметить, что, хотя электрическое и магнитное поля отражаются от каждой границы по-разному, суммарный эффект после прохождения обеих границ одинаков для обоих полей. Если экран изготовлен из металла и окружает область изолятора, то Z ₁>> Z ₂. При этих условиях наибольшее отражение (наименьшая напряженность пропущенной волны) наблюдается для электрических полей при входе волны в экран (на первой границе). Однако отражение магнитных полей происходит в основном от второй поверхности, и многократное отражение внутри экрана уменьшает эффективность экранирования.

Поскольку отражение электрических полей происходит, главным образом, от первой поверхности, то даже очень тонкие материалы обеспечивают большие потери на отражение.

Потери на отражение для электрического и магнитного поля можно записать в виде .

Если направление падения не совпадает с нормалью к поверхности, отражение увеличивается с увеличением угла падения.

Полученные результаты применимы не только к плоской волне, так как любое поле можно получить суперпозицией плоских волн. Приведенные уравнения справедливы также для искривленной поверхности, если радиус кривизны намного больше глубины скин-слоя.

Для электрического поля основным механизмом экранирования являются потери на отражение.
