Влияние щелей и отверстий

Влияние отверстий на эффективность экранирования

Предыдущие вычисления эффективности экранирования велись в предположении, что экран сплошной и не имеет стыков и отверстий. За исключением низкочастотных магнитных полей, очень легко получить эффективность экранирования более 90 дБ.

Однако на практике большинство экранов не являются сплошными. Они должны иметь крышки для доступа к схеме, дверцы, отверстия для проводов, вентиляции, переключателей и измерительных приборов, а также механические соединения и швы. Все это значительно снижает эффективность экрана.

С точки зрения практики, собственная эффективность экранирования материала экрана представляет меньший интерес, чем утечки через швы, соединения и отверстия.

Разрывы в экранах обычно оказывают большее влияние на утечки магнитного тюля, чем электрического. Большее внимание следует уделять методам минимизации именно утечек магнитного поля. Почти во всех случаях те же самые методы пригодны и для уменьшения утечек электрического поля.

Величина утечки через разрывы в экране зависит главным образом от трех факторов:

- максимального линейного размера (а не площади) отверстия;

- волнового сопротивления;

- частоты источника.

Именно максимальный размер, а не площадь определяет величину утечки. Поля шумов индуцируют токи в экране, а индукционные токи создают дополнительные поля. Эти новые поля нейтрализуют первоначальное поле в некоторых областях пространства. Для того, чтобы это происходило, такие токи должны иметь возможность протекать без возмущений в направлении, заданном падающим полем. Если в экране имеется разрыв, вынуждающий индуцированные токи отклоняться от первоначального пути, эффективность экранирования уменьшается.

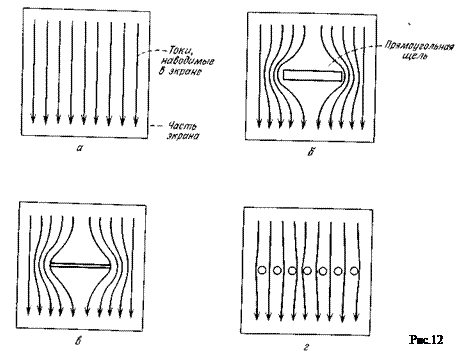

На рис.12, а изображено сечение оплошного экрана с наведенными в нем токами На рис.12, б показано, как прямоугольная щель заставляет наведенные в экране токи идти в обход щели, что уменьшает эффект экранирования и приводит к возникновению утечки. На рис.12, в изображена намного более узкая щель той же длины. Эта более узкая щель оказывает на ток то же влияние, что и широкая щель на рис.12, б и вызывает, следовательно, утечку такой же величины. На рис.12, г показано, что группа небольших отверстий оказывает на ток намного меньшее возмущающее действие, чем щель на рис.12, б и поэтому они вызывают появление меньшей утечки даже в том случае, когда их общая площадь та же, что и у щели. Из рассмотрения фигур становится ясно, что большое число маленьких отверстий создает меньшую утечку, чем большое отверстие с той же площадью.

Прямоугольная щель, показанная на рис.12, б или 12, в, образует щелевую антенну. Такая антенна, даже очень узкая, может создавать значительную утечку, если ее длина превышает 1/100 длины волны. Швы и соединения часто образуют очень эффективные щелевые антенны. Максимальное излучение наблюдается от антенны, длина которой равна половине длины волны.
