Потери на поглощение

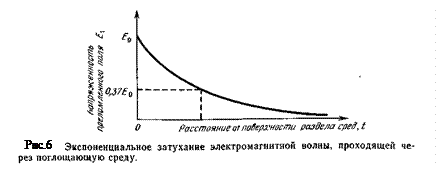

При прохождении электромагнитной волны в среде ее амплитуда уменьшается экспоненциально, как показано на рис.6. Это объясняется тем, что токи, индуцируемые в среде, вызывают омические потери и, следовательно, нагрев вещества.

Расстояние, которое волна должна пройти до того, как будет ослаблена в е раз, или до 37% своего первоначального значения, определяется как глубина скин-слоя:

. (4)

В применении креальным веществам уравнение (4) можно преобразовать. Подстановка численных значений m и s и замена единиц измерения таким образом, чтобы глубина скин-слоя выражалась в миллиметрах, дают следующее выражение: .

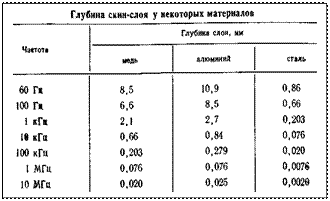

Некоторые характерные значения глубины скин-слоя для меди, алюминия и стали приведены в таблице.

Потери на поглощение в экране, имеющем толщину, равную глубине скин-слоя, составляют ~9 дБ.

Увеличение толщины экрана вдвое удваивает потери, выраженные в децибелах.

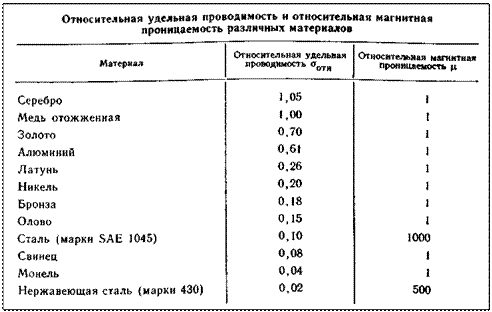

Потери на поглощение даются следующим выражением: (дБ). В этом уравнении h представляет собой толщину экрана (в миллиметрах). Значения относительной удельной проводимости и относительной магнитной проницаемости различных материалов, которые чаще всего используются для экранов, приведены в таблице.

Тонкий лист меди (0,5 мм) обеспечивает значительные потери на поглощение (66 дБ) на частоте 1 МГц, но фактически не вносит потерь на частоте ниже 1кГц. Сталь дает большее поглощение, чем медь. Однако даже при использовании стали для обеспечения заметного поглощения на частотах до 1 кГц необходимо использовать толстые листы.
