Эффективность экранирования

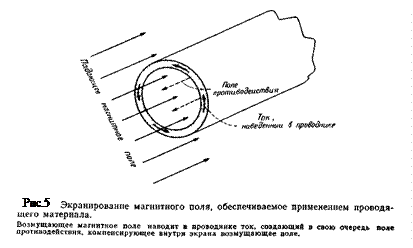

Ниже рассматривается эффективность экранирования тонких металлических листов в ближнем и дальнем полях. Эту эффективность определяют двумя способами. Один из этих способов базируется на соотношениях теории цепей, другой – на соотношениях теории поля. При первом подходе рассматриваются поля помех, наводящие в экранах токи, которые в свою очередь создают дополнительные поля, стремящиеся нейтрализовать первоначальные поля в определенных областях пространства. Пример такого взаимодействия показан на рис.5. Мы будем использовать более фундаментальным подходом теории поля.

Эффективность экранирования можно определить как создаваемое экраном уменьшение напряженностей магнитного и (или) электрического полей. Эффективность экранирования удобно выражать в децибелах (дБ), что позволяет суммировать коэффициенты экранирования для различного рода эффектов или экранов, ослабляющих поля, для получения общего коэффициента экранирования.

Эффективность экранирования зависит от следующих факторов: частоты, конфигурации экрана, положения внутри экрана точки, в которой производится измерение, вида ослабляемого поля, направления его распространения и поляризации.

Далее рассматривается экранирование, обеспечиваемое плоским листом проводящего материала. На примере этой простой конфигурации будут получены общие концепции экранирования и выявлены характеристики материала экрана, от которых зависит эффективность экранирования. При этом не учитываются эффекты, определяемые геометрической формой экрана. Результаты вычислений для плоского листа полезны для оценки относительной экранирующей способности различных материалов.

Для электромагнитной волны, падающей на металлическую поверхность, существуют два вида потерь:

- волна частично отражается от поверхности;

- преломленная (неотраженная) волна по мере распространения в среде ослабляется.

Последнее явление, называемое потерями на поглощение, одинаково для ближнего и дальнего электрического и магнитного полей.

В отличие от потерь на поглощение, потери на отражение зависят от вида поля и полного волнового сопротивления среды.

Общая эффективность экранирования материала, выражаемая в децибеллах, равна сумме коэффициента потерь на поглощение K _погл, коэффициента потерь на отражение K _отр и коэффициента К _{м отр}, учитывающего многократное отражение в тонких экранах

K _э(дБ)= К _погл+ К _отр+ K _м.отр. (1)

Все члены уравнения (1) должны быть выражены в децибелах. При K _погл>10 дБ коэффициентом K _{м отр} можно пренебречь. С точки зрения практики коэффициент K _м.отр можно не учитывать также при определении экранирования электрических полей и плоских волн.
