Соединение элементов деревянных конструкций

Несущие конструкции в зданиях автотранспортных предприятий

Автотранспортные предприятия (гаражи, ремонтные мастерские, склады и т. д.) в отдаленных районах, богатых лесом, возводятся с использованием деревянных несущих конструкций. К ним относятся стропильные (ригельные) конструкции, приведенные в подразделе 5.4, связи, прогоны, настилы и панели.

Ригельные конструкции опираются на железобетонные колонны или кирпичные стены с установкой антисептированных деревянных прокладок толщиной 40 мм.

Прогоны (консольно-балочные из брусьев, соединенных косым прирубом, или спаренных досок, поставленных на ребро и соединенных гвоздями) рассчитываются как неразрезные балки.

Настилы для покрытий и перекрытий изготавливают из досок, брусьев и щитов. Под рулонные кровли применяют двойной перекрестный настил (два слоя досок под углом 45...60 градусов). Однослойный сплошной или разряженный настил делают под кровлю из асбестоцементных плит. Обрешетку (настил из брусков сечением не менее 5x5 см) применяют под кровлю из листов волнистого профиля (стальных, асбоцементных и стеклопластиковых).

Сборные стандартные клеефанерные щиты, размера 0.15x1.5x6.0 м, изготовляют из продольных и поперечных брусков, нижней и верхней фанерной обшивки, минеральной ваты (теплоизоляция), рубероидной гидроизоляции и пароизоляции.

Соединения элементов деревянных конструкций предназначены для следующих целей:

увеличение размеров поперечного сечения (сплачивание);

наращивание длины (стыкование);

объединение элементов в узлах.

Существуют следующие виды соединений:

сплачивание с помощью нагелей и соединение на клею;

стыкование с использованием нагелей, стальных накладок и клееных сопряжений;

объединение элементов на врубках и лобовым упором.

Нагелями называются стержни и пластинки, препятствующие взаимному сдвигу соединяемых элементов, работающих на растяжение или сжатие вдоль волокон. Широко применяются нагели из круглой стали и гвозди. Расчет нагеля производится на изгиб, а сплачиваемых элементов – на смятие.

Врубками называются объединения элементов в узлах, в которых усилия передаются от одного элемента к другому без промежуточных связей. Различают лобовые врубки (рис. 26,а), врубки с подушкой (рис. 26,б) и врубки с подбабком (рис. 26,в). Расчет элементов врубки производят на скалывание и смятие, а врубки с подбабком – и на изгиб.

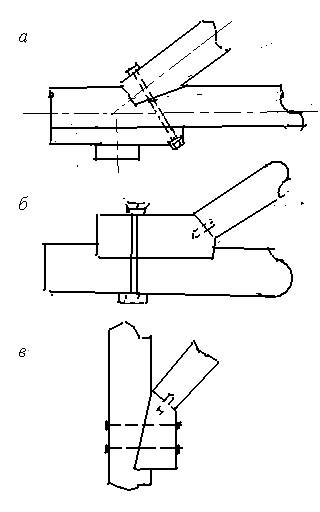

Рис. 26. Врубки: а – лобовая, б – с подушкой, в – с подбабком

Клееная древесина используется для прогрессивных конструкций индустриального изготовления. От нагельных соединений клееные отличаются отсутствием ослаблений отверстиями, использованием несортового мелкоразмерного материала, неподатливостью и повышенной огнестойкостью.

Применяемые синтетические водостойкие клеи имеют прочность не ниже прочности древесины на скалывание вдоль волокон и растяжение поперек волокон. Наиболее часто используются фенолформальдегидные клеи КБ-3 и СП-2.

Основной вид клееных сопряжений – продольная склейка досок и (или) фанеры в пакете. Поперечные сечения клееных конструкций бывают прямоугольными, тавровыми, двутавровыми и коробчатыми. Клеефанерные элементы покрытий применяют в виде щитов холодной кровли (таврового сечения) и щитов теплой кровли (коробчатого сечения с утеплителем).
