Гладкие частотные фильтры

В некоторых случаях (при последовательном соединении фильтров, при выделении сигналов на уровне сильных помех и т.п.) осцилляции на передаточных характеристиках фильтров являются весьма нежелательными даже при их малой остаточной величине.

Принцип синтеза фильтров. Очевидно, что фильтры с гладкой пере- даточной характеристикой можно получить только в том случае, если возможно разложение передаточной функции в конечный ряд Фурье.

Допустим, мы имеем симметричный НЦФ с передаточной функцией:

H(w) = h_о+ 2h_n cos nw. (5.5.1)

Как известно, cos nw равен полиному по cos w степени n, при этом выражение (5.5.1) можно записать в виде:

H(w) =g_n (cos w)ⁿ =g_n xⁿ, (5.5.2)

где переменная х=cos w изменяется от -1 до 1 (поскольку w изменяется от 0 до p). Преобразование переменной представляет собой нелинейное растяжение оси абсцисс с поворотом на 180^o (по переменной х передаточные функции ФНЧ похожи на ФВЧ, и наоборот) с выражением функции через степенной полином. Последнее примечательно тем, что синтез гладких функций на базе степенных полиномов затруднений не представляет.

Так, например, для конструирования ФНЧ в качестве исходной может быть принята степенная функция вида:

g(x)= (1+x)^z (1-x)^r, (5.5.3)

где z и r - параметры.

Функция (5.5.3) имеет нули порядка z и r в точках соответственно х = -1 и х = 1 (рис. 5.5.1), причем значения z и r характеризуют степень касания функцией оси абсцисс (чем больше порядок, тем медленнее функция "отрывается" от оси абсцисс).

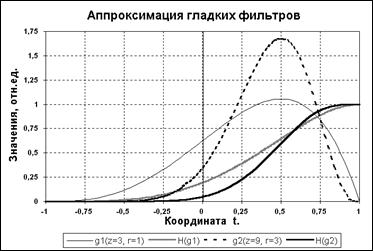

Рис. 5.5.1. Примеры синтеза гладких фильтров.

Если функцию (5.5.3) проинтегрировать в пределах от -1 до х и пронормировать на значение интеграла от -1 до 1, то будет получена гладкая передаточная характеристика низкочастот- ного фильтра (на рисунке 5.5.1):

H(x)=g(x)dx /g(x)dx. (5.5.4)

Рис. 5.5.2. Схема возврата к ряду Фурье.

Функция H(x) имеет перегиб в точке (z-r)/(z+r) и переходную зону, крутизна которой тем больше, чем больше значения z и r. Подстановкой x=cos w осуществляется возврат к частотной переменной с сохранением монотонности функции.

В заключение, для определения коэффициентов фильтра h_n требуется осуществить обратное преобразование от степенной формы (5.5.2) к ряду Фурье (5.5.1). Выполнение данной операции достаточно просто производится рекурсивным способом, показанным на рис. 5.5.2
