Точечные диоды

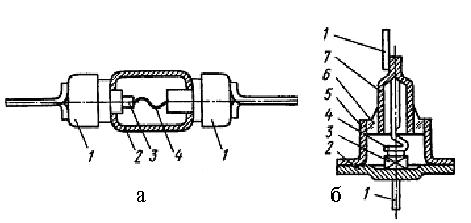

Такие диоды (рис.3.2.) имеют очень малую площадь электрического перехода. Линейные размеры, определяющие ее, меньше ширины p-n перехода. Точечный электрический переход можно создать в месте контакта небольшой пластинки полупроводника 3 и острия металлической проволочки – пружины 4 даже при простом их соприкосновении. Между этим слоем и пластинкой образуется p-n переход полусферической формы.

Площадь p-n перехода составляет примерно 10²-10³ мкм². Точечные диоды в основном изготовляют из германия n-типа, металлическую пружинку – из тонкой проволочки (диаметром 0,05-0,1 мм), материал которой для германия n- типа должен быть акцептором (например, бериллий).

Корпус точечных диодов герметичный. Он представляет собой керамический или стеклянный баллон 2, покрытый черной светонепроницаемой краской (во избежание проникновения света, так как кванты света могут вызвать генерацию носителей заряда вблизи p-n перехода, а, следовательно, увеличить обратный ток диода). Благодаря малой площади p-n перехода емкость точечных диодов очень незначительна и составляет десятые доли пикофарада.

Поэтому точечные диоды используют на высоких (порядка сотен мегагерц) и сверхвысоких частотах.

Их применяют в основном для выпрямления переменного тока высокой частоты (выпрямленные диоды высокочастотные) и в импульсных схемах (импульсные диоды).

Так как площадь p-n перехода точечного диода мала, то прямой ток через переход должен быть небольшим (10-20 мА) из-за малой мощности (~ 10 мВт), рассеиваемой переходом.

Поэтому точечные диоды можно использовать для выпрямления только малых переменных токов
