Структура устройств управления

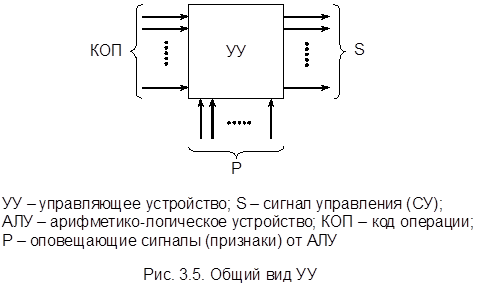

Выше отмечалось, что УУ (рис. 4.4) управляет работой АЛУ путем выработки последовательности микрокоманд, необходимых для выполнения той или иной операции (+, -, /, * и т.д.). Порядок выполнения микрокоманд определен микропрограммой реализации операции, но может изменяться в зависимости от признаков операции, вырабатываемых в АЛУ (P1,...,Pm) и подаваемых на вход УУ.

Микропрограммы могут иметь как линейную структуру, так и быть разветвленными, причем условные переходы осуществляются в соответствии с признаками P.

Технические реализации УУ даже простейших процессоров разнообразны. Однако в самом общем случае их различают по способу хранения микропрограмм. По этому критерию УУ подразделяются на УУ с жесткой (схемной) логикой и УУ с хранимой в специальной памяти микропрограммой. Если микропроцессорная память доступна программисту, то УУ являются микропрограммируемыми и позволяют изменить систему команд процессора. Если микропрограммная память не доступна, то процессор имеет неизменную систему команд, как и в случае УУ с жесткой логикой.

Данные варианты отличаются друг от друга принципами построения, аппаратными затратами, временем реализации микропрограмм, возможностью изменения последовательности микрокоманд, а следовательно, и системы команд процессора.

УУ современных процессоров во многих случаях комбинированные. Выполнением простых команд управляет быстродействующее УУ на жесткой логике, а выполнением сложных команд – более медленное УУ с микропрограммной памятью.

Ниже будут рассмотрены общие принципы построения обоих типов УУ.

4.1. УУ с жесткой логикой

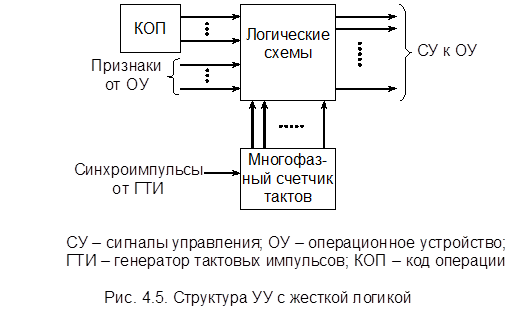

УУ, построенные на жесткой логике (рис. 4.5), исторически появились первыми. Основным преимуществом таких УУ является их быстродействие. Именно поэтому абсолютное большинство специ­ализированных процессоров, особенно предназначенных для обработки информации в режиме реального времени, имеют УУ на жесткой логике. Под специализированными понимаются процессоры, предназначенные для выполнения узкого набора специальных функций (обработка сигналов радиолокационных станций, преобразование Фурье, матричные операции, обработка сигналов в скоростных линиях связи и т.д.) с максимальной скоростью.

Однако и в процессорах общего назначения с универсальными наборами команд УУ на жесткой логике также используются очень широко, особенно, как уже отмечалось, для управления выполнением простых команд. Системы команд таких процессоров всегда фиксированные и не могут быть изменены пользователем. Подобные УУ иногда называют специализированными.

Специализированные УУ формируют неизменные последовательности сигналов управления (СУ).

Блок логических схем состоит из комбинационных схем, регистров, счетчиков, дешифраторов и других устройств, выполняющих функции запоминания текущего состояния автомата, определяющего СУ, и формирования следующего состояния в соответствии с входными признаками.

Микропрограмма в таком автомате хранится за счет системы жестких связей между узлами УУ. Для изменения микропрограммы требуется демонтаж жестких связей и создание новой схемы.

Одним из недостатков УУ на жесткой логике является то, что любые изменения или модификации команд универсального процессора, требующие изменения микропрограмм, приведут к изменению структуры управляющего автомата, а следовательно, и топологии его внутренних связей. При производстве специализированных процессоров требуется весьма широкая номенклатура УУ (по числу решаемых задач) при относительно небольшой потребности в каждом конкретном типе. С точки зрения технологии микроэлектронного производства процессоров в виде БИС и СБИС указанный недостаток является весьма существенным. Увеличивается цена каждого выпущенного кристалла процессора за счет увеличения расходов на разработку новых топологий УУ и отладку технологии их производства.

4.2 УУ с хранимой в памяти логикой

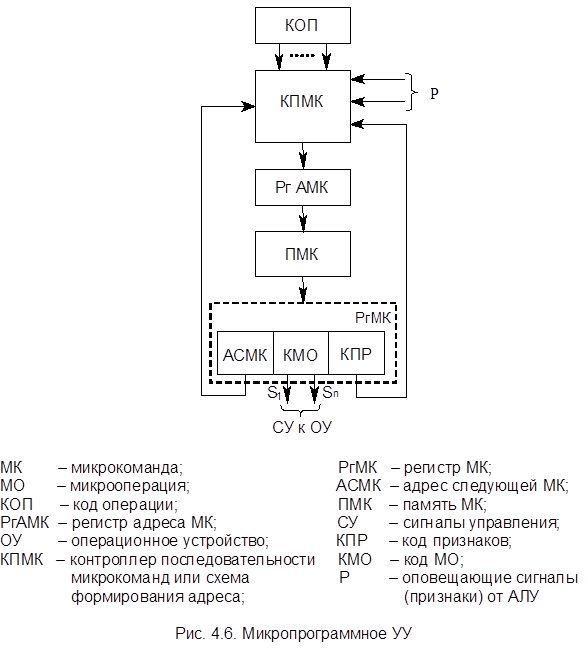

Идея создания микропрограммного УУ возникла давно, в 1951г., но реализовать ее в полном объеме удалось сравнительно недавно – с появлением компактных устройств памяти на БИС. Обобщенная структурная схема микропрограммного УУ изображена на рис. 4.6.

В общем случае МК может задавать одну или несколько МО. Микропрограмма хранится в ПМК. Адрес МК формируется контроллером КПМК и запоминается в регистре адреса МК (РгАМК). МК считывается из памяти в регистр микрокоманды (РгМК). МК, в общем случае, имеет три поля – АСМК, КМО, КПР.

В последнее заносят признак разветвления в микропрограмме, который необходимо анализировать в КПМК. Адрес первой МК определяет КОП, т.е. происходит вызов соответствующей микроподпрограммы. АСМК может указываться в МК явным образом или формироваться естественным путем (при последовательной выборке МК). После выдачи СУ на ОУ происходит выполнение МК, после чего цикл (выборка-реализация) повторяется.
