Пример расчета массообменного процесса
Аммиак поглощается водой из газа (воздуха, фазы G) с начальным содержанием NH3 5 объемных процентов, конечное содержание NH3 в газе 0,27 объемных процента.
Количество поступающего газа 10 000 м3/ч (при нормальных условиях). Общее давление газа P = 760 мм рт. ст. Содержание NH3 в поступающей на абсорбцию воде 0,2 весовых процента, удельный расход поглотителя l = 1,18 кг/кг.
Определить количество поглощаемого аммиака, конечную концентрацию его в воде и построить рабочую линию данного процесса абсорбции.
Количество инертного газа (воздуха) составляет (при нормальных условиях)
10 000 ∙ (1 – 0,05) = 9 500 м3/ч
или G = 9 500 ∙ 1,29 ≈ 12 300 кг/ч,
где 1,29 кг/м3 – плотность воздуха при нормальных условиях.
Относительные весовые составы газовой фазы определяются по формуле относительного весового состава:
,
где Gк, Gн – количества компонента и носителя в объеме V, кг;
Mк, Mн – молекулярные массы компонента и носителя,
заменяя в ней величины давления на пропорциональные им объемные содержания, получим:
|
|
на входе ,
на выходе .
Количество поглощаемого аммиака составляет
M = G∙(Y1 – Y2) = 12300∙(0,0309 – 0,0016) = 360 кг/ч.
Определяем расход воды
L = l ∙ G = 1,18 ∙ 12300 = 14500 кг/ч.
Концентрация аммиака в поступающей на абсорбцию воде составит (в относительных весовых единицах):
.
Конечную концентрацию аммиака в поглощающей воде определим по уравнению
,
откуда
.
Уравнение рабочей линии по формуле:
Y = Y2 + l ∙ (X – X2),
имеет следующий вид
Y = 0,0016 + 1,18∙(X – 0,002) = 1,18 ∙X – 0,00076.

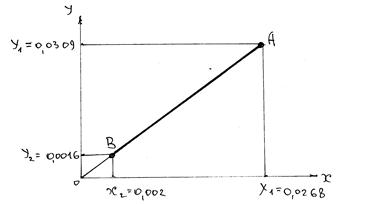

Рабочая линия АВ данного процесса абсорбции имеет вид, показанный на представленном ниже графике:
