Проектирование системы,
расчёт допустимых отклонений.
Проектирование системы — это процесс применения научных и технических знаний, позволяющий создать функциональный базовый проект опытного образца. С помощью модели опытного образца определяют первоначальный набор параметров продукта (процесса). Проектирование системы предполагает понимание, как потребностей заказчика, так и условий производства. Продукт не сможет удовлетворить потребности заказчика, если он не будет спроектирован, как следует. Обеспечение технологичности продукта при проектировании также требует глубокого знания условий производства.
Проектирование параметров — это процесс установления номинальных значений параметров продукта (процесса), которые снизят чувствительность технических проектов к источникам отклонений.
В качестве примера рассмотрим некоторую электрическую схему. Предположим, что важной рабочей характеристикой является напряжение на выходе этой схемы, равное Yо. Допустим, что выходное напряжение схемы в большой степени определяется усилением X транзистора, входящего в состав схемы, и проектировщик не ограничен в выборе номинального значения этого усиления. Допустим также, что влияние усиления транзистора на выходное напряжение нелинейно (рис.3.6). Чтобы получить выходное напряжение Yо, проектировщик может выбрать номинальное значение усиления равным Хр. Если усиление на самом деле отклоняется от номинального значения Хо, выходное напряжение отклонится от Yо. Усиление транзистора может отклоняться от Хо из-за дефектов производства, износа на протяжении срока службы (выработки ресурса), изменчивости условий эксплуатации. Если распределение транзисторного усиления такое, как показано на рисунке, то у выходного напряжения будут значительные отклонения. Один из путей снижения отклонения выходного напряжения от номинальной величины — применить дорогостоящий транзистор, распределение которого относительно Хо будет очень узким. Другой путь уменьшения отклонения на выходе — выбрать иное значение усиления. Например, если номинальное значение усиления транзистора равно X1, выходное напряжение Y1, будет иметь значительно меньшее отклонение. Но среднее значение Y1 соответствующее X1, значительно удалено от заданного значения Yо. Теперь допустим, что имеется еще элемент схемы — резистор, влияющий на выходное напряжение линейно, и разработчик схемы не ограничен в выборе номинального значения сопротивления резистора. Тогда разработчик может подобрать этот элемент так, чтобы сместить среднее значение выходного напряжения от Y1 до Yо. Подгонка среднего значения рабочей характеристики до заданного обычно намного более простая инженерная задача, чем уменьшение отклонений рабочей характеристики.

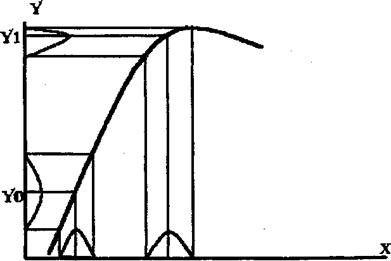

Рис. 3.6. Зависимость выходного напряжения от усиления транзистора
Когда схема спроектирована так, что номинальное усиление X транзистора есть X1, может быть применён недорогой транзистор, имеющий широкое распределение относительно X1. Конечно, не обязательно удаётся таким образом улучшить проект схемы, поскольку возможно сопутствующее увеличение отклонений другой рабочей характеристики.
Использование нелинейных зависимостей рабочих характеристик продукта (процесса) от параметров в целях уменьшения чувствительности технических проектов к источникам отклонений является сущностью проектирования параметров. Проектирование параметров позволяет снизить неустойчивость функционирования посредством уменьшения влияния источников отклонений гораздо лучше, чем путём контроля за ними, поэтому данный метод экономически весьма эффективен при улучшении технических проектов.
Концепция расчёта параметров не нова для многочисленной армии разработчиков схем. «Различные воздействия — процесс производства, внешние условия, изнашивание — будут вызывать статистические отклонения схем, которые номинально одинаковы. Экономические соображения заставляют разработчиков создавать проекты, толерантные к статистическим отклонениям». Сущность проектирования параметров знакома также агрономам, как отмечают, многие из них обычно проводят эксперименты для определения сортов культур, допускающих широкий диапазон почв, влажности и погодных условий.
Расчёт допустимых отклонений — это процесс определения допустимых отклонений относительно номинальных значений, определённых на этапе проектирования параметров. Существующая в промышленности практика — назначать допустимые отклонения по соглашению, вместо того, чтобы научно обосновывать выбор. Слишком узкие пределы отклонений обусловливают повышение затрат на изготовление, а слишком широкие — ведут к увеличению отклонений в функционировании. Следовательно, расчёт допусков включает в себя компромиссное решение, принимая которое сравнивают потери заказчика (покупателя) вследствие отклонений рабочих характеристик и потери из-за увеличения стоимости производства. По данному вопросу требуются более глубокие исследования, чтобы понять подход Г. Тагути.
