RS – память ссылок
PS – память программ
UMB – шина коррекции данных
MAU – узел автоматического технического обслуживания
AMВ – шина автоматического технического обслуживания
Рисунок 1.14–Состав APZ 212 20
Высокая производительность APZ 212 20 обеспечивается за счет использования в узле центрального процессора двух разделенных процессоров: SPU (процессор сигнализации) и IPU (процессор инструкций). IPU управляет работой программ. SPU обеспечивает обработку сигнализации о событиях, обеспечивает подготовку и выполнение команд для исполнительной части коммутационной станции.
Таблица 1.3 – Сравнение управляющих систем APZ 212
| Параметр | Тип APZ | |||
| APZ 212 20 | APZ 212 30 | APZ 212 33 | APZ212 40* | |
| Увеличение производительности | 3…3,5 | >5…6 | ||
| Макс. память данных (DS) | 1,5 GW16 | 4 GW16 | 4 GW16 | 7,5 GW16 |
| Макс. память программ (PS) | 64 MW16 | 96 MW16 | 96 MW16 | 96 MW16 |
| Макс. память ссылок (RS) | 2 MW16 | 32 MW16 | 32 MW16 | 32 MW16 |
| Кол. RP | ||||
| Кол. стативов процессора | ||||
| Кол. типов плат | ||||
| Кол. плат |
GW16 – Гигаслов 16-тиразрядных (230 слов)
|
|
|
MW16 – Мегаслов 16-тиразрядных (220 слов)
1.7.2 Подсистема RPS позволяет разгрузить центральный процессор от решения простых задач, потребность в которых определяется работой системы в реальном масштабе времени.
RP выполняют следующие функции:
· обработка результатов сканирования, тестирования и операции с блоками аппаратного обеспечения;
· обмен сигналами с СР;
· выполнение задач, поставленных СР;
· контроль и управление работой собственных аппаратно-программных средств.
· выполнение задач обработки протоколов.
Число RP определяется размерами станции и типом управляющей системы.
RP подключаются к СР через дублированную шину RPB (рисунок 1.15). Каждая шина в APZ 211 может обслуживать до 128 RP, в APZ 212 – до 32 RP. Общее количество RP в составе APZ211 до 512, в APZ212 – до 1024.
Региональные процессоры RP непосредственно имеют связь с АРТ. Оборудование, которым управляют RP, называется ЕМ – модули расширения. Фактически ЕМ – часть аппаратно-программных средств RP, т.е. RP, как бы, представляют собой децентрализованное управляющее устройство. Два RP (пара RP) обслуживают до 16 ЕМ. В состав каждой платы оборудования АРТ входит процессор DP.
.
CPA, CPB – центральные процессоры (сторона А и сторона В)
RPB – шины RP
EMB – шина EM
EM – модуль расширения
|
Рисунок 1.15– Иерархия процессоров

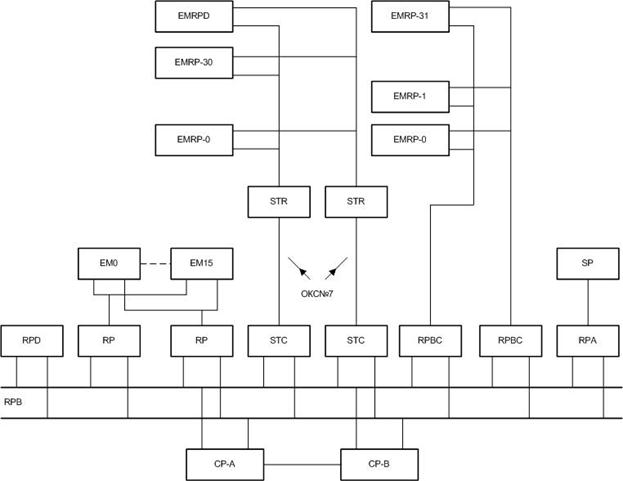

В подсистему RPS входят несколько типов региональных процессоров (рисунок 1.16):
RР – стандартный региональный процессор;
RPD – цифровой региональный процессор расширенного модуля, имеет производительность выше, чем стандартный RР. Используется для обработки больших комплексных программ, выполняя часть функций СР;
|
|
|
RPA – конвертор шины RР (интерфейс для процессора поддержки SP), входит в состав группы ввода/вывода;
STC – центральный сигнальный терминал для организации взаимодействия по протоколу ОКС№7 с удаленными блоками ступени АИ (RSS);
STR – удаленный сигнальный терминал в составе RSS;
SP – процессор поддержки (вспомогательный процессор), обеспечивает выполнение функций ввода/вывода.
EMRD – модуль расширения цифрового регионального процессора расширенного модуля
EMRP – модуль расширения стандартного регионального процессора
STR – удаленный сигнальный терминал
EM – модуль расширения
