Группообразование коммутационного поля

3.3.1 Цифровое коммутационное поле ЦКП (DSN) состоит из нескольких ступеней искания (звеньев) и плоскостей (рисунок 3.5). Максимальный вариант комплектации ЦКП предусматривает наличие четырех временно-пространственных ступеней (звеньев) и четырех плоскостей. Коммутационные устройства первого звена образуют ступень доступа (СД), которая находится за пределами плоскостей основного коммутационного поля. Выбор комплектации основного поля зависит от емкости станции и нагрузки: величина нагрузки влияет на число плоскостей, а емкость – на число ступеней ГИ.

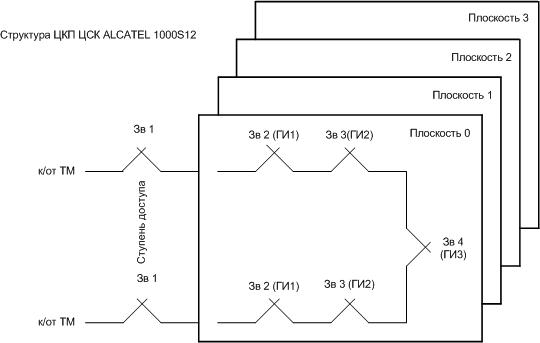

Рисунок 3.5 – Структура коммутационного поля

На уровне стыка между терминальным модулем и ЦКП скорость передачи увеличивается в два раза и во внутренних трактах ИКМ составляет 4096 кбит/с. При установлении соединения в ЦКП формируются две ветви: прямая от вызывающего терминального модуля до звена (каскада) отражения и обратная от каскада отражения до вызываемого модуля.

3.3.2 ЦКП построено на цифровых коммутационных соединителях ЦКС (или ЦКЭ – цифровых коммутационных элементах). ЦКЭ представляет собой 39-ти разрядную шину с 16-ю портами (рисунок 3.6). Порт – это микросхема двухстороннего действия, к которой подключают один тракт ИКМ. Порт содержит всю логику управления и соответствующие запоминающие устройства, необходимые для реализации соединений при передаче информации. ЦКЭ реализует функции пространственно-временной ступени коммутации (S/T – ступени).

Рисунок 3.6 – Структура цифрового коммутационного элемента

Рисунок 3.7– Типы цифровых коммутационных элементов

Различают три типа ЦКЭ, в зависимости от места их использования в коммутационном поле (рисунок 3.7):

· модуль доступа – ЦКЭ 8х4 (8 портов для включения терминальных модулей, 4 порта для связи с плоскостями ЦКП);

· модуль ступени 1ГИ и 2ГИ – ЦКЭ 8х8 (8 портов для связи с предыдущим звеном, 8 портов для связи с последующим звеном);

· модуль ступени 3ГИ (каскад отражения) – все 16 портов ЦКЭ используются для связи с предыдущим звеном.

3.3.3 Связь между терминальными модулями и главным коммутационным полем обеспечивают модули (коммутаторы) доступа, которые образуют первое звено (рисунок 3.8). Каждый терминальный модуль включается в пару ЦКЭ первого звена, причем номера этих ЦКЭ отличаются на 4. Пара ЦКЭ, которые включены одни и те же терминальные модули, называются субблоком TSU.

Если

• Эрл – поле имеет две плоскости;

• Эрл – поле имеет три плоскости;

• Эрл – поле имеет четыре плоскости.

Если количество модулей доступа

• – поле имеет одну ступень ГИ (структура поля СД + 1 ГИ);

• – поле имеет две ступени ГИ (структура СД+1ГИ+2ГИ);

• – поле имеет три ступени ГИ (структура СД+1ГИ+2ГИ+3ГИ или зв1+зв2+зв3+зв4).

На каждой ступени ГИ ЦКЭ объединяются в группы по 8 соединителей в каждой. На ступенях 1ГИ – 2ГИ одноименные группы образуют секцию, в пределах которой возможно соединение на данном участке. Ступень 3ГИ обеспечивает связь между разными секциями 1ГИ – 2ГИ (рисунок 3.8).
