МЕТОДИЧЕСКИЕ УКАЗАНИЯ
Введение
Настоящие методические указания определяют порядок разработки раздела САПР дипломного проекта студентов специальности 151001 всех форм обучения.
Раздел САПР является завершающим разделом дипломного проекта. В нем необходимо продемонстрировать навыки автоматизированного проектирования технологических процессов в системе T-Flex Технология.
Раздел выполняется на основе технологического процесса, разработанного в результате выполнения дипломного проекта. При этом необходимо описать весь процесс формирования общего технологического процесса – т.е. процесса, в котором нет конкретных размерных перемещений в текстах переходов, но есть все необходимые элементы, с помощью которых система T-Flex Технология может автоматически сформировать конкретный технологический процесс на основе информационной модели детали.
Общий технологический процесс оформляется и сохраняется в виде прототипа.
Формирование конкретного технологического процесса на основе прототипа разделяется несколько этапов. На первом этапе необходимо создать объект «конкретный технологический процесс». Операции и переходы этого процесса вводятся путем копирования из прототипа. Затем необходимо создать информационную модель детали в виде набора технологических элементов с указанием конкретных значений параметров обрабатываемых поверхностей – геометрии, качества, твердости и т.д.
Следующие действия по формированию конкретного технологического процесса выполняются автоматически. Сначала система T-Flex Технология создает технологический процесс, вводя из информационной модели в шаблоны текстов переходов конкретные размеры и характеристики.
Затем автоматически создается комплект маршрутно-операционных карт.
В описании методики выполнения раздела «САПР» используются следующие термины и сокращения:
«клик» - щелчок левой и правой кнопкой мыши;
«кликнуть» - выполнить щелчок кнопкой мыши;
«ПКМ» – правая кнопка мыши;
«ЛКМ» – левая кнопка мыши.
Стрелками на рисунках показаны кнопки и другие элементы управления, которые используются при проектировании.
Вход в систему T-Flex Технология и создание в ней объекта «Технологический процесс»
Порядок действий:
Кликните
.
Откроется окно (рисунок 1). Введите туда код сервера. Для главного корпуса – как на рисунке 1. Для 2-го корпуса (ул. Дзержинского) - 192.168.22.20.
Пароль – точно такой же, как имя пользователя. Например, если вы tuser32, то и пароль будет tuser32. После нажмите клавишу «Ввод» и ждите, пока система не откроется. Время ожидания – 1-2 минуты.
Код сервера

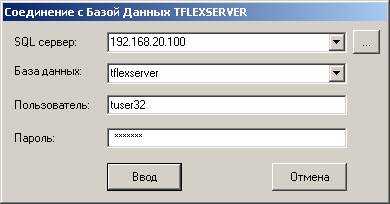

Рисунок 1 – Окно для входа в систему T-Flex Технология
Создайте объект «Технологический процесс». Кликните ПКМ по «Рабочий стол tuser…», как показано на рисунке 2, и в открывшемся окне с помощью ЛКМ выбираем «Создать».
Рисунок 2 – Открытие окна для создания объекта
Откроется окно «Создание нового объекта» (рис. 3).

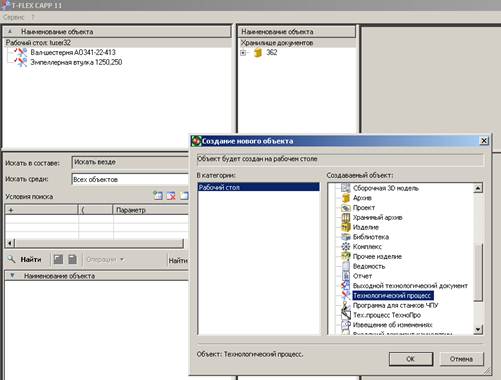

Рисунок 3 – Создание нового объекта
В списке с помощью полосы прокрутки выбираем «Технологический процесс» – нажимаем ОК.
Откроется окно «Свойства документа» (рис. 4).

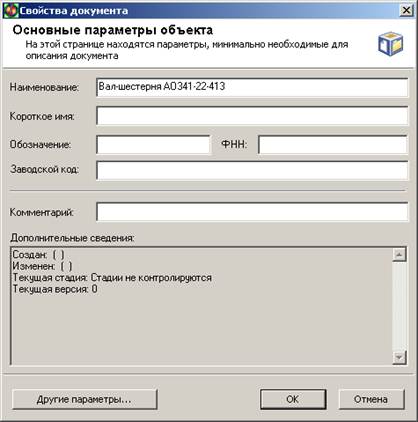

Рисунок 4 – Окно «Свойства документа»
Вводим в поле «Наименование» полное название вашей детали и нажимаем ОК. Становится доступным окно «Наименование объекта», в котором появится только что созданный вами объект - техпроцесс (левый верхний угол экрана - рис.5).
Рисунок 5 – Открытие техпроцесса в окне «Наименование объекта»

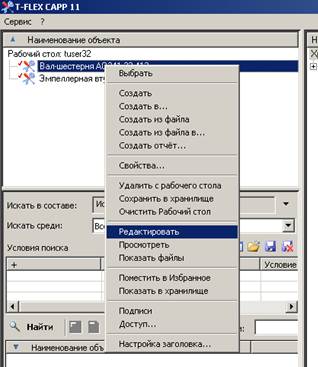

В окне «Наименование объекта» ПКМ кликнуть по созданному объекту, после чего в списке выбрать «Редактировать» – откроется окно проектирования техпроцесса (рис. 6).

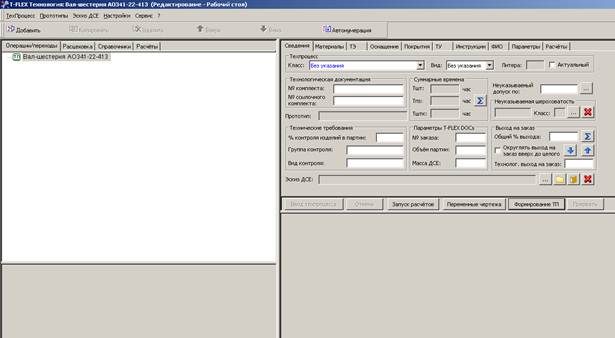

Рисунок 6 – Окно работы с техпроцессом
Пока техпроцесс пустой.
Определение состава технологических элементов для проектируемого технологического процесса
