Выполняем привязку всех введенных обрабатывающих переходов к обрабатываемым поверхностям. Это делается в закладках ТЭ переходов.

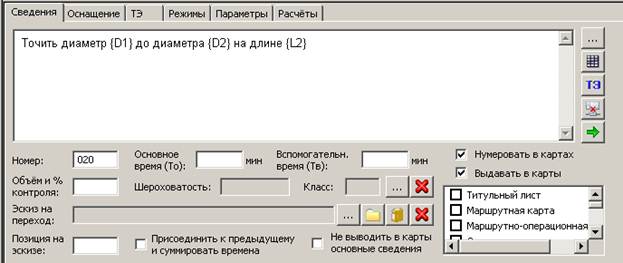

Рисунок 40 – Пример привязки перехода к ТЭ
Пусть в переход по обточке поверхности (рис. 40) нужно привязать к обрабатываемой поверхности нрЦилиндрическая\Правая, Nэкз.2.
Открываем закладку ТЭ и нажимаем кнопку (рис.41).

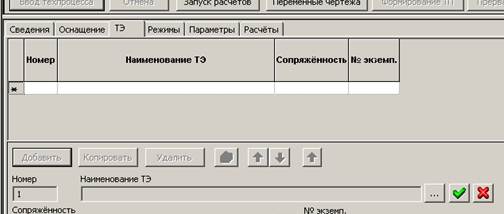

Рисунок 41 – Закладка ТЭ для привязки переходов
Открывается список обрабатываемых поверхностей (рис.42).

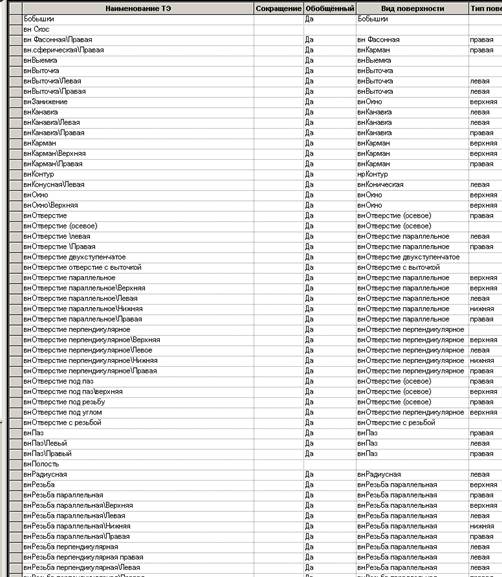

Рисунок 42 – Фрагмент списка обрабатываемых поверхностей – ТЭ
Ищем в списке «нрЦилиндрическая\Правая». Следует помнить, что все поверхности выстроены по алфавиту, поэтому эта поверхность будут в самом конце списка. Для ускорения лучше пользоваться полосой прокрутки.

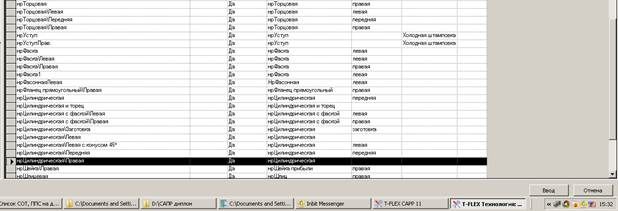

Рисунок 42 – Выбор ТЭ
Отмечаем поверхность кликом по полю слева от ее наименования (рис.42), при этом в ней появляется символ , а строка выделяется инверсным цветом. Нажимаем кнопку «Ввод». В результате в поле «Наименование ТЭ» появляется выбранная поверхность. Ее номер экземпляра – 1 (рис.43).
|
|

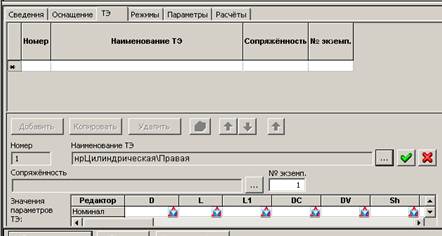

Рисунок 43 – Ввод ТЭ в окно работы с переходами
