Создание прототипа

Сформированный общий технологический процесс будет являться основой для автоматического проектирования конкретного техпроцесса.

Сохраните готовый общий технологический процесс, как прототип. Нажмите закладку «Прототипы\Архив для прототипов» (рис.51).

Рисунок 51 – Вызов архива

Если архива нет, то его нужно создать: кликнуть ПКМ по «Хранилище документов», в выпавшем списке наводим на «Создать» – «Объект» (рис.52).

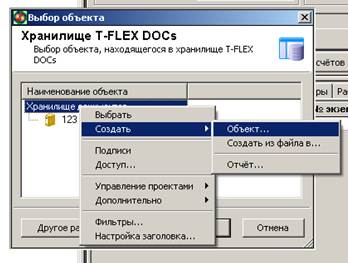

Рисунок 52 – Вход в меню для создания объекта

Кликнуть ЛКМ по «Объект». Откроется окно для создания объекта:

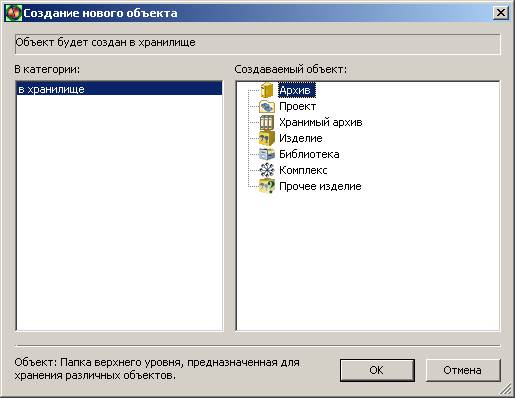

Рисунок 53 – Создание объекта типа «Архив»

Отмечаем в нем «Архив» и нажимаем ОК.

В новом окошке вводим название архива, например 123 (рис.54)

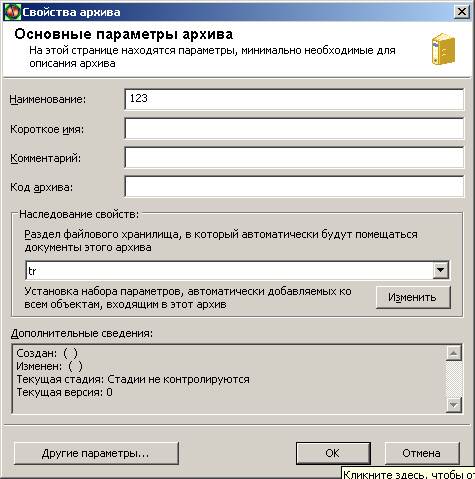

Рисунок 54 – ввод наименования архива

Нажимаем ОК.

Архив готов.

Теперь нажимаем «Прототипы» – «Сохранить как прототип»:

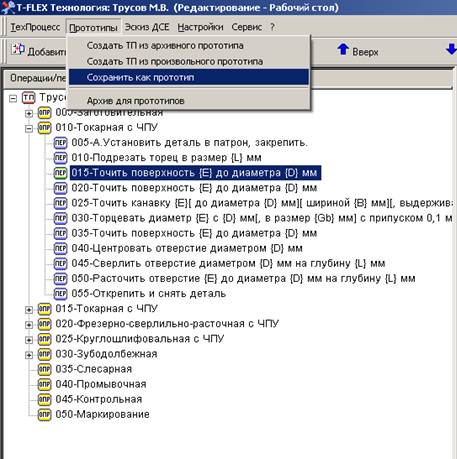

Рисунок 55 – Сохранение техпроцесса в архиве в виде прототипа

В открывшемся окне вводим имя прототипа, например (рис.56):

Рисунок 56 – Ввод имени прототипа

Нажимаем ввод – прототип сохраняется.

Теперь на основе прототипа можно выполнять автоматическое проектирование технологического процесса с конкретными размерными и точностными характеристиками.
