После того, как вы создали техпроцесс с шаблонами текстов переходов в закладках «Оснащение» переходовнужно поместить инструмент, использованный в данном переходе. Обычно это режущий инструмент.
Как уже отмечалось, для ввода оснащения операции также есть соответствующая закладка, в которую следует вводить общее для всей операции оснащение. Сюда можно также вводить и режущий инструмент, если он единственный во всей операции. Например, в шлифовании используется один и тот же шлифовальный круг, значит он может быть помещен в закладку операции.
Если операция содержит множество переходов, при этом разные переходы выполняются разными инструментами, их следует вводить в закладку «Оснащение» переходов.
Если ваш инструмент уникальный, или раньше не использовался, его можно поместить в свой собственный справочник инструмента.

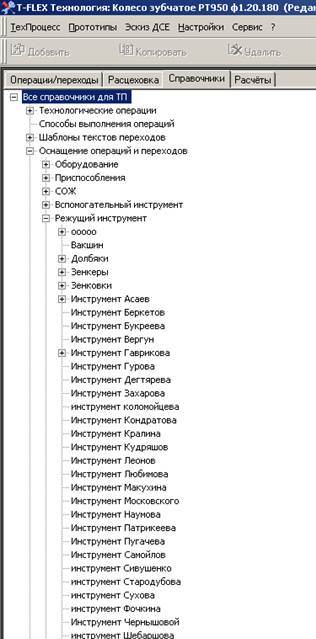

Создается такой справочник в разделе «Справочники»: Все справочники для ТП\Оснащение операций и переходов\Режущий инструмент (рис.46):
Рисунок 46 – Создание собственного справочника
