Для автоматического проектирования имеется два варианта работы. Первый – на основе расчета «Автоматическое проектирование». Здесь обеспечивается фильтрация лишних переходов, т.е. переходов, обрабатывающих дополнительные поверхности, привязанные к ТЭ, которых нет у конкретной детали, а также исключение переходов, обрабатывающих поверхности по более высокому, чем требуется квалитету.
Второй вариант – более простой. Он используется, если в прототипе нет лишних переходов, т.е. он выполнен в точности под вашу деталь, только не содержит размеров.
Перед автоматическим проектированием нужно сохранить техпроцесс с информационной моделью и введенными в таблицы параметров ТЭ размерами нажатием на «Ввод техпроцесса».
Вариант 1 автоматического проектирования
Откройте закладку «Расчеты» техпроцесса (рис.64).

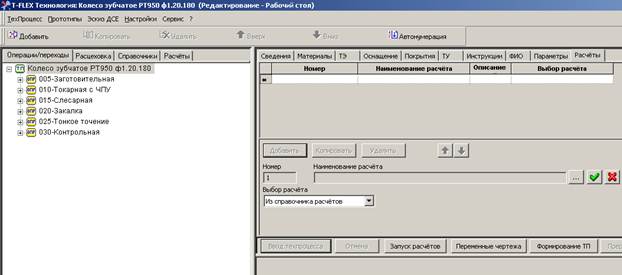

Рисунок 64 – Открытие закладки «Расчеты»
Нажатием на кнопку
слева от поля «Наименование расчета» откройте список расчетов. Кликните по расчету «Автоматическое проектирование» (рис.65).
|
|
|

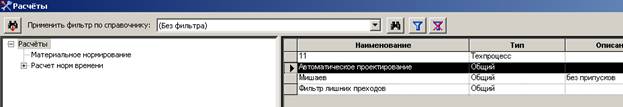

Рисунок 65 – Выбор расчета для автоматического проектирования техпроцесса
Нажмите клавишу «Ввод» и
. В результате расчет для автоматического проектирования конкретного техпроцесса на основе прототипа и информационной модели детали будет введен в техпроцесс.
Нажмите клавишу «Ввод техпроцесса», после чего – «Запуск расчетов».
В течение некоторого времени выполняется расчет, после чего будет сформирован конкретный технологический процесс.
Вариант 2 автоматического проектирования
Во втором варианте нужно фильтрация лишних переходов не нужна. Нужно лишь передать значения параметров ТЭ в тексты переходов. Для заполнения текстов переходов размерами нажмите «Эскиз ДСЕ» – «Обновить переходы на основе параметров ТЭ у ТП» (рис.66):
.

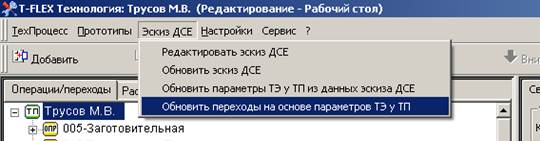

Рисунок 66 – Опция для ввода значений параметров в переходы техпроцесса из информационной модели
В результате будет сформирован конкретный процесс:

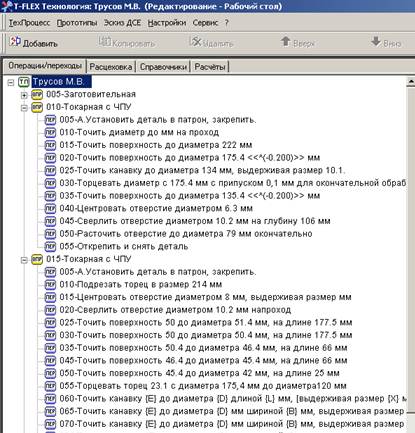

Рисунок 67 – Пример конкретного техпроцесса
Если какие-то размеры не получились, как например, последние три на рисунке, нужно проверить правильность шаблонов текстов переходов и правильность ввода значений размеров в таблицу параметров ТЭ.
