Система переменного тока

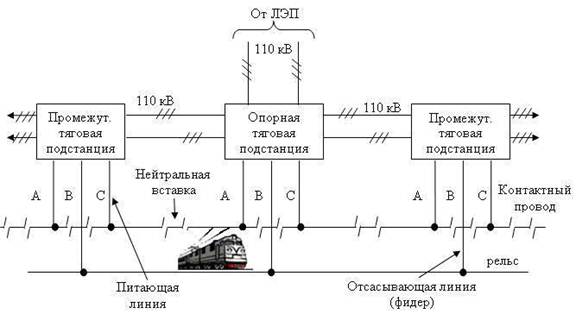

Схемы тягового электроснабжения на переменном токе:

При наличии нейтральной вставки исключается замыкание двух фаз трехфазной системы.

При система переменного тока напряжение в контактной сети 25 кВ, в результате чего меньшая величина тока в контактной сети (P=U×I), отсюда:

а) меньшее сечение контактного провода;

б) меньший расход цветного металла;

в) меньшая жесткость опор;

г) меньшие потери напряжения в контактной сети, поэтому тяговые подстанции устанавливаются через 50÷100 км.

Расстояние между тяговыми подстанциями определяют в зависимостиот профиля пути и от грузонапряженности на данном направлении железной дороги.

Тяговые подстанции проще по оснащенности оборудованием.

При системе переменного тока возможно электроснабжение не тяговых потребителей.

Недостатками системы переменного тока можно считать:

а) более сложная конструкция электровоза;

б) требуется более усиленная изоляция;

в) создаются помехи для линий связи.
