Продольный разрез по оси трубы включает разрезы тела трубы, противофильтрационного экрана. Схема продольного разреза трубы на выходе представлена на рисунке 2.6.1. Детальные продольные разрезы тела трубы представлены на рисунках 2.6.2 и 2.6.3.

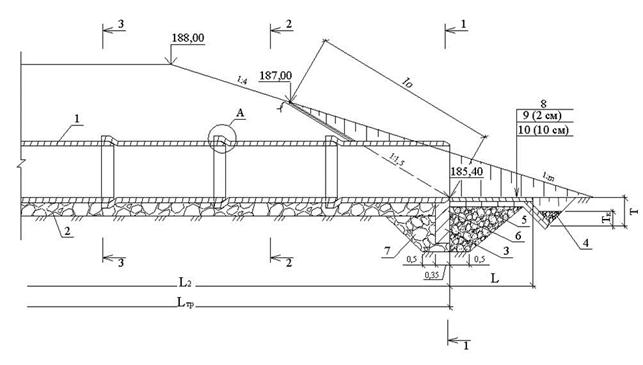

Рисунок 2.6.1 Продольный разрез бесфундаментной трубы на выходе при заложении откоса насыпи 1:4: 1 – звено трубы; 2 – ПГС, щебень; 3 – противофильтрационный экран; 4 – наброска камня; 5 – засыпка ПГС; 6 – бетон В25; 7 – щебень; 8 – плиты ПК 100.12.е; 9 – строительный раствор; 10 – щебень
На продольном разрезе указывают ширину дорожного полотна, длину трубы общую и верховой и низовой части, толщину каменной наброски, отметки бровки обочины, верха укрепления.
На продольном разрезе указывают отметки лотка трубы на входе Н1, по оси Но и на выходе Н2.
По оси дороги указывают две отметки лотка: первая – отметка после осадки насыпи и вторая (в скобках) с учетом строительного подъема.
а)
б)
Рисунок 2.6.2 Фрагмент продольного разреза трубы а) на монолитном фундаменте; б) на подушке из ПГС: 1 – звено трубы; 2 – монолитный бетон; 3 – щебень (10 см); 4 – замена грунта основания; 5 – ПГС
Также на продольном разрезе показывают поперечные сечения ковша размыва (глубину, размеры наброски камня и предохранительного откоса).
На продольном разрезе показывают конструкцию укрепления русла, откосов насыпи. Обозначение позиций назначается в соответствии со спецификацией (см. §2.6.5)
