Измерение тока и напряжения

Требования к вольтметрам и амперметрам.

Измерительный прибор не должен изменять параметров и режимов работы объектов измерения.

- без А.

- с А.;

Сопротивление амперметра должно быть малым

Для того, что бы вольтметр не влиял на схемы, т.е. первому по закону Кирхгофа не забирал ток на себя, его сопротивление должно быть большим:

Стрелочные электронные вольтметры.

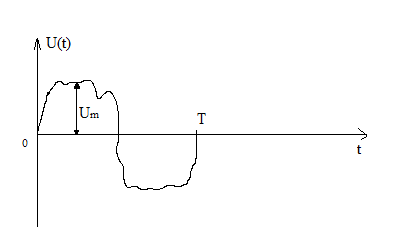

1. U_m – амплитуда сигнала

2. U – действующее или эффективное напряжение т.е. средне квадратичное за период.

3. Среднее напряжение

Для синуса амплитуда равна:

U_m=1.41u

U_cp=0.9 u
