Многолучевые осциллографы

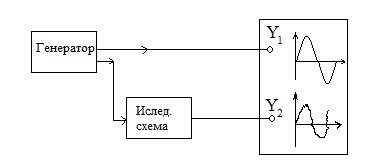

Применяются для одновременного наблюдения нескольких процессов наиболее распространены двух лучевые, в них есть две раздельные электронно-оптические системы. Луч проецирует на один и тот же экран, в таких осциллографах один общий генератор развертки, общая синхронизация.

Скоростные и стробоскопические осциллографы.

Обычные осциллографы используются для исследования сигналов от 50 до 100 МГц. На СВЧ и для очень коротких импульсов непригодны

из-за следующих явлений.

1. Паразитные явления во входных цепях.

2. Емкость пластины влияет на крутизну фронта, а индуктивность ввода, влияет на форму сигнала.

3. Влияние конечного времени пролета электронов

- в обычных осциллографах 1 – 10^{- 9} секунд.

4. Недостаточная полоса усилителя.

5. Низка скорость развертки, то есть для получения импульса 5 наносекунд, скорость развертки должна быть 20000 км/с.

6. Мала яркость изображения, так, как скорость луча большая.

Поэтому применяется скоростные и стробоскопические осциллографы.

Скоростные осциллографы.

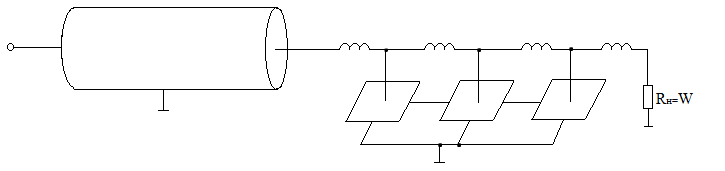

Применяются специальные трубки с распределенными параметрами.

Величины элементов подбираются так, что бы волновое сопротивление искусственной линии было равно волновому сопротивлению кабеля. В линии получается только бегущая волна, по этому поле между платинами действует в одной и той же фазе. Этим компенсируется эффект пролета электронов между пластинами. Полоса пропускания 2 ГГц.

Недостатки:

1) Малая чувствительность, так, как сигнал подается без усиления.

2) Слабое свечение осциллографа.

3) Требуется большое ускоряющее напряжение.

Скорость развертки составляет 1 – см/нс. Обычно применяются для просмотра однократных процессов.
