Т Е М А № 17

ЗДАНИЯ НА ОСНОВЕ ОБЪЕМНО-БЛОЧНЫХ КОНСТРУКЦИЙ

Индустриализация строительства требует укрупнения монтажных элементов и их полной завод­ской готовности. Монтаж зданий из объемных блоков можно считать перспективным решением. Этот метод индустриального домостроения по сравнению с крупнопанельным строительством сокращает общие затраты на 15%, а сроки строитель­ства в 2,5...3 раза. Объемные блоки поступают с завода на строитель­ную площадку в полной готовности к эксплуатации, с выполненными санитарно-техническими, электротех­ническими и отделочными работами, вплоть до оклейки стен обоями. На строительной площадке кроме установки блока в проектное поло­жение выполняют лишь операции по заделке швов между блоками и соединению электро- и санитарно-технических коммуникаций. Кроме экономического эффекта объемное Домостроение предоставляет и бога­тые возможности для пластических Решений.

Существуют три конструктивные схемы зданий из объемных элементов: блочная, панельно-блочная и каркасно-блочная. В блочной схеме (рис. 110) предусматривают сплошную расстановку объемных элементов, каждый из которых воспринимает вес вышележащих блоков и передает его вместе со своим весом на нижележащий блок. Сами элементы бывают трех типов: блок-комната, блок на всю ширину здания и блок-квартира. Блок-комнаты имеют дли­ну не более 5,5 м и ширину 3,5 м. Они просты в изготовлении и при транспортировке (их масса не пре­вышает 12 т). В блок-комнатах раз­мещают жилую комнату, кухню, лестничную клетку или санитарно-технический узел. Блок на ширину здания вмещает в себя два помеще­ния: комната + комната, комна­та + кухня (с санузлом), лестни­ца 4- кухня (с санузлом). Блоки опираются на четыре точки в пло­скости наружных стен здания и ра­ботают как однопролетная балка коробчатого сечения. Такое опира-ние облегчает монтаж здания, так как исключает внутренние трудоем­кие и неконтролируемые узлы и сое­динения. Объемные элементы блок-квартиры включают в себя все по­мещения квартиры. Это укрупнен­ный вариант блок-комнат. Объем­ные элементы устанавливают с за­зорами от 2 до 10 см. Смежные эле­менты в опорных узлах соединяют сваркой закладных деталей.

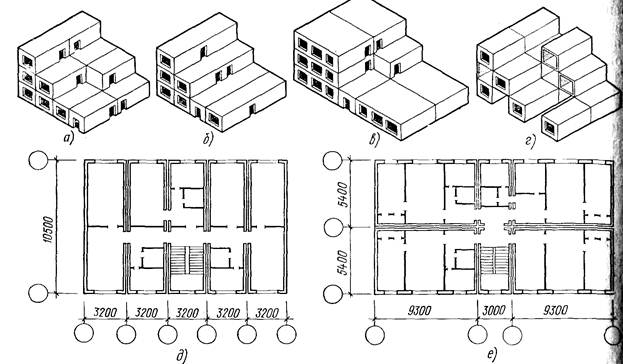

Рис. 1. Здания из объемных элементов блочной и панельно-блочной схем:

а —из блок-комнат; б — из блоков на ширину здания; в — из блок-квартир; г — из сото-блоков; д здания из блоков на ширину здания; в — план здания из блок-квартир
