Каркасно-блочная схема -

принципиально отличает­ся от двух рассмотренных выше. В этой схеме осуществлен принцип дифференциации несущих и ограждающих конструкций. Несущие функции выполняет либо обычный каркас, либо ядро жесткости в виде сердечника башенных зданий. Эти несущие конструкции изготовляют из железобетона или металла. Объ­емные самонесущие элементы, вы­полненные из легких теплоизоляци­онных материалов, устанавливают на ригели каркаса или консольно крепят к центральному ядру жесткости. В случае устройства наверху ядра жесткости мощной консольной конструкции объемные элементы од­ной стороной крепят на выступи стен ядра жесткости, а другой, на­ружной стороной, подвешивают тя­жами к консолям верхней конструкции. Такая схема получила название зданий с подвесными этажами. Консольное крепление объемны элементов может осуществляться не только к сердечнику зданий башенного типа, но и к несущей конструкции протяженного здания. В этом случае несущий остов зда­ния — две продольные стены — соединены поэтажно перекрытиями. Стены лестничных клеток и дополнительные поперечные стены обеспечивают устойчивость остова в поперечном направлении. К про­дольным стенам несущего остова Поэтажно крепят консольные объемные элементы.

Рис. 2. Здания из объемных элементов каркасно-блочной схемы:

а — с ядром жесткости в виде башни и консольными объемными элементами; 6 — то же, с подвесными объемными элементами (здание с подвесными этажами); в — здание с подвесными этажами при двух башнях (ядрах жесткости); г — консольные объемные элементы при протяженном ядре жесткости; д — сложная структура для размещения объемных жилых элементов (проект застройки г. Токио архит. Танге); е —воронкообразная структура для размещения объемных жилых элементов и смены их по мере их мо­рального износа; ж — пространственная структура на основе звездообразных «ежей» для заполнения объемными элементами

Каркасно-блочные схемы зданий весьма перспективны. Их можно использовать для строительства деловых центров городов в виде высотных объемов башенного типа и жилых многоэтажных районов, в сель­ской местности, устанавливая объемные элементы на собственные фундаменты. Можно создать целый город, основанный на единой несущей структуре. Каркасно-блочные здания предоставляют полную сво­боду при планировке этажей и ре­шении фасадов, обеспечивают возможность для создания этажей-террас, выразительную пластику здания и даже замену отдельных блоков на новые, более совершен­ные, в процессе эксплуатации здания.

Самонесущие объемные элементы могут быть выполнены из легкого или ячеистого бетона, из многослойных конструкций, каркасной конструкции с ограждением из высокоэффективных теплозащитных материалов (пенопласт и др.). Применяют и пластмассы, которые армируют стекловолокном, и этим придают ей высокие конструктив­ные свойства. Несущие объемные элементы изготовляют монолитными или сборными из железобетона.

Монолитные объемные элементы по способу изготовления разделяют на 3 типа (рис. 3):

· «колпак» (четыре стены и потолок),

· «стакан» (четыре стены и пол),

· «лежачий стакан» (три стены, пол и потолок).

Недостающий элемент (в первом типе — пол, во втором — потолок, в третьем — боковая стена) монтируют отдельно. Сборные объемные элементы собирают из отдельных плоскостных панелей. Сборку производят на кондукторе. Панели крепят между собой сваркой закладных элементов и соединяют металлическими накладками со штырями на эпоксидном клее. Стыки объемных элементов защищают от попадания в них влаги и теплоизолируют.

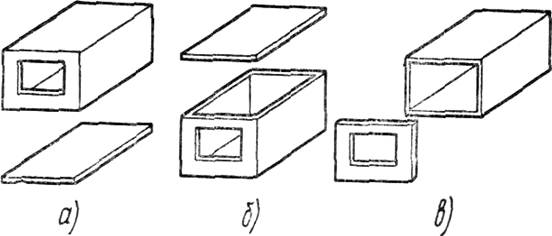

Рис. 3. Типы объемных элементов:

а — «колпак»; 6 —«стакан»; в —«лежачий стакан»
