Рассмотрим системы, которые в процессе эксплуатации после возникновения отказов ремонтируются. Предположим, что интенсивность отказов системы Λ(t)=Λ=const; интенсивность восстановлений M(t)=M=const; t - заданная наработка.
Эти допущения позволяют рассматривать процесс, протекающий в системе, как марковский случайный процесс, при котором для каждого момента времени вероятность любого состояния системы в будущем зависит от ее состояния в настоящий момент и не зависит от того, каким образом она пришла в это состояние.
В момент времени t система может находиться или в состоянии Н0 (система работоспособна), или в состоянии Н1 (система неработоспособна). Граф состояний и переходов показан на рис.12.

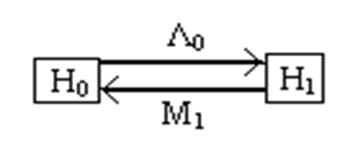

Рис.12. Граф состояний восстанавливаемой системы
Переход системы из состояния Н0 в состояние Н1 обозначен стрелкой с интенсивностью перехода Λ0, а переход из состояния Н1 в состояние Н0 – стрелкой перехода с интенсивностью М1. каждому состоянию Н0 и Н1 соответствует вероятность Р0(t) и P1(t) того, что система в момент времени t будет находиться в данном состоянии.
|
|
Расчет показателей надежности начинается с составления системы дифференциальных уравнений Колмогорова, соответствующих графу состояний (рис.12).
Система уравнений составляется согласно правилу: производная вероятности данного состояния равна алгебраической сумме произведений интенсивностей всех возможных переходов этого состояния на вероятность состояний, из которых выходят линии перехода. Знак у слагаемого положительный, если линия перехода входит в данное состояние, и отрицательный, если линия перехода выходит из этого состояния.
Согласно этому правилу составим систему дифференциальных уравнений:
(66)
Система дифференциальных уравнений (66) называется системой уравнений Колмогорова.
Необходимо отметить, что состояния Н0 и Н1 в момент времени t образуют полную группу несовместных состояний. Поэтому сумма вероятностей этих состояний
Р0(t)+P1(t)=1, (67)
т.е. для определения показателей надежности системы (рис.12) достаточно использовать одно из уравнений системы (66) и уравнение (67).
Коэффициент готовности системы (рис.) определяем с учетом того, что при t→ ∞
.
Следовательно
.
С учетом этого из первого уравнения (66) получим
0 = - Λ0Р0 + М1Р1 (68)
а из уравнения (67)
P1= 1 – P0 (69)
Подставив (69) в уравнение (68) и решив его, получим формулу для определения коэффициента готовности
(70)
Проанализируйте эту формулу!!!
Результаты решения системы дифференциальных уравнений Колмогорова (для произвольного момента времени) можно получить, применяя известные методы, изучаемые в соответствующих разделах высшей математики или с помощью различных инструментальных средств (MATLAB, MathCAD и т.п.).
|
|
