Надежность системы существенно зависит от режимов и условий работы элементов. Эта зависимость учитывается с помощью поправочных коэффициентов. На рис.11. показаны типовые зависимости поправочного коэффициента для интенсивности отказов от температуры окружающей среды (Т0С), при различных коэффициентах нагрузки элемента:
(64)
где λi и λio - интенсивность отказов при рабочих и нормальных условиях работы.
Рис. 11. Зависимость поправочного коэффициента ai1 от температуры и коэффициента нагрузки.
Зависимости аi1 = φ(T,KH) даются в справочниках и руководящих технических документах.
Иногда эти зависимости показываются в виде двумерной матрицы значений поправочных коэффициентов.

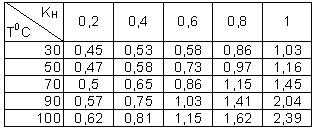

Например, в таблице 4 приведены значения поправочного коэффициента для интенсивности отказов микросхем.
Таблица 4
Аналогично даются поправочные коэффициенты, учитывающие повышенную влажность, вибрации и ударные нагрузки, высоту над уровнем моря и т.д.
Таким образом, при расчете показателей надежности с учетом режимов работы элементов и воздействия внешних факторов интенсивность отказов элементов i -го типа в рабочих условиях определяют из соотношения
|
|
|
(65)
где n – общее число независимых факторов, влияющих на надежность.
