Шаблон для измерения проката и толщины гребня колёс (абсолютный шаблон)

(срок ревизии --- 2 месяца).

Для проведения измерений необходимо: установить шаблон плотно прижав верхний упор к вершине гребня колеса, а боковую опорную ножку с упором к внутренней грани обода колеса.

---- Для измерения толщины гребня колеса придвинуть горизонтальный подвижный контакт к радиусу гребня и по измерительной шкале определить размер толщины гребня который должен составлять 25-33 мм на расстоянии 18 мм от вершины гребня.

---- Для измерения проката (равномерного и неравномерного) придвинуть вертикальный подвижный контакт к поверхности катания колеса и по измерительной шкале определить величину проката, которая должна составлять:

(Равномерный прокат для колёсных пар первой тележки головного вагона с установленным срывным клапаном --- не более 3 мм;

Равномерный прокат для остальных колёсных пар --- не более 5 мм;

Неравномерный прокат для колёсных пар первой тележки головного вагона с установленным срывным клапаном --- не более 0,5 мм;

Неравномерный прокат для остальных колёсных пар --- не более 0,7 мм.

-13-

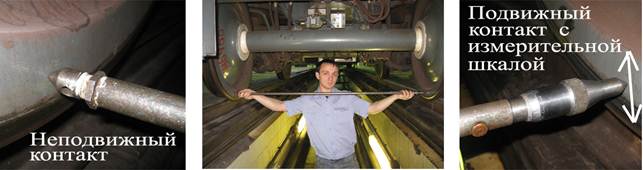

Нутромер (штихмасс) - для замера расстояния между внутренними гранямибандажа или ободьев колёс (срок ревизии --- 2 месяца).

Для проведения измерений необходимо: установить неподвижный контакт на середину внутренней грани обода колеса, подвести подвижный контакт к внутренней грани 2 колеса данной колёсной пары и легкими движениями сверху вниз и вращением измерительной головки на подвижном контакте добиться соприкосновения наконечника подвижного контакта с внутренней гранью обода 2-го колеса. Далее по измерительной шкале определить расстояние между внутренними гранямиободьев цельнокатаных колёс.

(расстояние между внутренними гранямиободьев цельнокатаных колёс должно составлять 1443-1437 мм, у нагруженной к.п. допускается отклонение в нижней точке - не более 2 мм).

Срок ревизии 3 месяца:

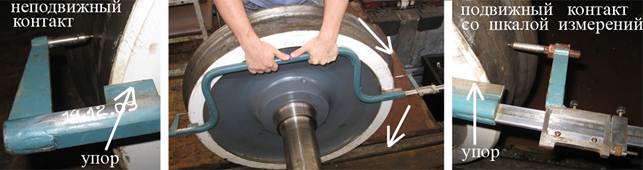

Скоба для измерения диаметра колёс по кругу катания колёсных пар (срок ревизии --- 3 месяца).

Измерения проводятся следующим образом: установить неподвижный контакт скобы на поверхность катания колеса, при этом подвижный контакт должен находится немного выше диаметра колеса, (упоры у подвижного и неподвижного контактов должны быть плотно прижаты к наружной грани обода колеса), далее лёгким движением руки необходимо переместить подвижный контакт по окружности до прохождения точки наибольшего диаметра (при этом упоры не должны отрываться от наружной грани обода колеса). После чего шаблон снимается и по шкале на подвижном контакте определяется практический диаметр данного колеса. (диаметр колеса не менее 810 мм с учётом проката, разница диаметров колёс 2;8;12 мм).

Срок ревизии 6 месяцев:

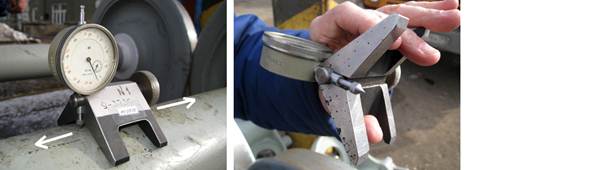

Приспособление для измерения глубины рисок на оси колёсной пары со стрелочным индикатором (срок ревизии --- 6 месяцев).

-14-

Для проведения замеров: установить прибор на неповреждённом участке оси, выставить вращением циферблата показания стрелочного индикатора на “0”, далее переместить прибор на риску, произвести замер глубины риски по отклонению стрелочного индикатора

--- допускаются не более двух тупых поперечных или косых рисок на средней части оси глубиной до 0,2 мм не ближе 30 мм от галтели;

--- допускается на каждой шейке оси не более двух тупых поперечных рисок глубиной до 0,2 мм не ближе 140 мм от торца галтели;

--- допускается на каждой шейке оси не более двух продольных рисок глубиной до 0,2 мм не ближе 100 мм от торца галтели.

Максимальный профильный шаблон (срок ревизии --- 6 месяцев).

Используется для проверки профиля поверхности катания к.п. после обточки или при поступлении новых к.п. в электродепо. При проведении измерений: шаблон должен быть плотно без перекосов прижат к внутренней грани бандажа или обода колеса, отклонения от профиля шаблона допускается:

--- по поверхности катания не более 0,5 мм;

--- по высоте гребня не более 1 мм.

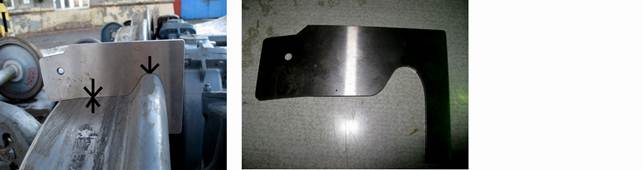

Шаблон для контроля вертикального подреза гребня колеса (срок ревизии --- 6 месяцев).

Для проведения измерений необходимо: установить шаблон на колесе, плотно прижимая опорную ножку к внутренней грани обода колеса, далее придвинуть рабочую поверхность движка к радиусу гребня. Проверить на просвет или щупом наличие зазора между рабочей поверхностью движка и гребем на расстоянии 18 мм от основания гребня.

При отсутствии зазора колёсная пара подлежит ремонту.

(вертикальный подрез гребня - не допускается).

Штангенциркуль для измерения ширины бандажа (срок ревизии --- 6 месяцев).

Для проведения измерений необходимо: подвести неподвижный контакт штангенциркуля к

наружной грани колеса со стороны буксы, далее плавным движением подвести рамку подвижного контакта к внутренней грани колеса и по измерительной шкале определить ширину бандажа данного колеса.

(ширина бандажа должна составлять --- 133 – 126 мм).

-15-

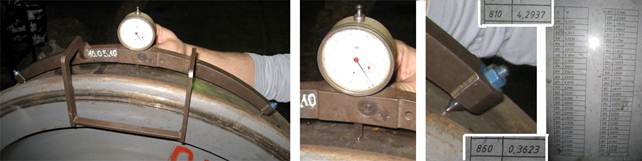

Скоба для измерения диаметра колеса под вагоном (срок ревизии --- 6 месяцев).

Для проведения измерения диаметра колеса без выкатки колёсной пары необходимо: установить плотно упор шаблона к внутренней грани обода колеса, установить один из неподвижных контактов на поверхность катания колеса, далее плавным движением опустить второй неподвижный контакт на поверхность катания колеса до плотного соприкосновения (не допуская при этом отрыва упора шаблона от внутренней грани обода), одновременно наблюдая за изменением показаний на индикаторных часах (которое происходит вследствие соприкосновения подвижного контакта индикаторных часов с поверхностью катания колеса). Далее показания сравниваются с расчётной таблицей замеров диаметра колеса и узнаётся практический диаметр данного колеса.

(диаметр колеса не менее 810 мм с учётом проката, разница диаметров колёс 2;8;12 мм).

Срок ревизии 1 год:

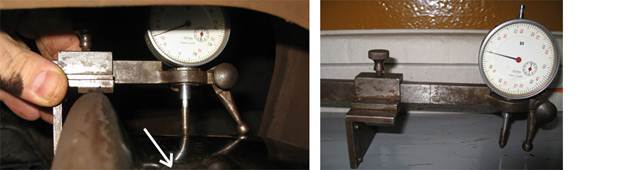

Приспособление со стрелочным индикатором для измерения ползуна (срок ревизии --- 12 месяцев).

Для проведения измерений необходимо: установить приспособление на повреждённое место на поверхности катания колеса, так чтобы измерительный наконечник своим острием попал в центр ползуна, закрепить корпус стрелочного индикатора на кронштейне, вывести стрелки индикатора на “0”, далее плавно и ровно двигаясь по гребню и плотно прижимая опорную ножку шаблона к внутренней грани обода колеса перевести приспособление на неповреждённое место, показание шкалы индикатора укажет глубину ползуна (необходимо помнить, что малая стрелка индикатора указывает целое количество миллиметров, а большая стрелка доли миллиметров (целый круг большой стрелки составляет 1 мм)). (не допускается ползун глубиной -- более 0,3 мм;

не допускается смещение металла высотой -- более 0,3 мм;

выкрашивание площадью -- более 200 мм² и глубиной -- более 1 мм.

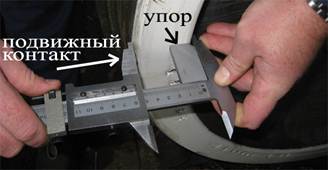

Штангенциркуль для измерения толщины бандажа обода колеса на расстоянии 10 мм от наружной грани (срок ревизии --- 12 месяцев).

-16-

Для проведения измерений необходимо: подвести неподвижный контакт штангенциркуля к внутренней грани обода колеса, при этом упор на штангенциркуле должен плотно касаться наружной грани обода (как это показано на фото выше), после чего подвести рамку подвижного контакта к ободу со стороны поверхности катания колеса, далее по измерительной шкале определить толщину бандажа данного колеса.

(толщина бандажа должна составлять --- не менее 30 мм).

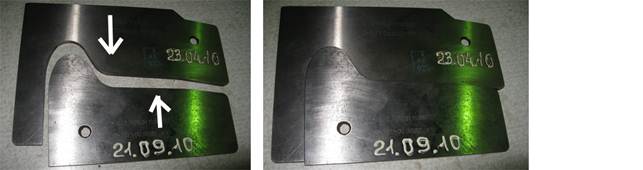

Контршаблон для контроля профиля круга катания (срок ревизии --- 12 месяцев).

Применяется для проверки максимального профильного шаблона (контршаблон имеет профиль соответствующий расчётному профилю поверхности катания колеса). При сведении шаблона и контршаблона (как показано выше на фото) их профили должны плотно соединиться и не иметь зазора.

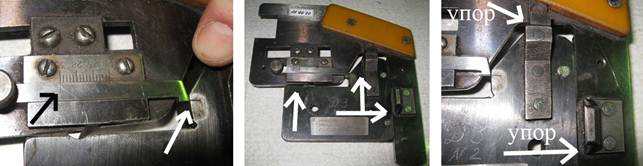

Контршаблон к абсолютному шаблону для измерения проката и толщины гребня (срок ревизии --- 12 месяцев).

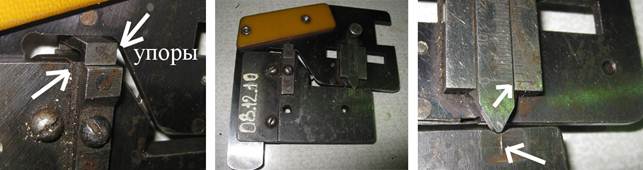

Применяется для проверки абсолютного шаблона. При сведении шаблона и контршаблона (как показано выше на фото) их профили должны плотно соединиться и не иметь зазора, упоры должны иметь плотное соприкосновение, при этом движки подвижных контактов абсолютного шаблона своими наконечниками должны четко касаться соответствующих рисок на контршаблоне, шкала подвижного контакта для замера толщины гребня должна чётко показывать наибольшее значение (33 мм, это показано на верхнем фото), а шкала подвижного контакта для замера проката должна чётко показывать “0” (как показано на нижнем фото)

Контршаблон к шаблону для контроля вертикального подреза гребня (срок ревизии --- 12 месяцев).

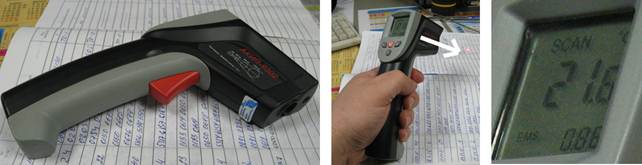

Термометры бесконтактного типа ”Кельвин”, “Пирометр” (срок ревизии --- 12 месяцев).

-17-

Измерители температуры бесконтактного типа используются для: проверки тепловых узлов во всех случаях когда измерения органолептическим путём затруднено или нагрев теплового узла вызывает подозрение, при этом измерители температуры преобразуют энергию инфракрасного излучения, излучаемую поверхностью объекта в электрический сигнал, который выводится в цифровом обозначении на экран прибора (как показано на фото выше). При этом значение излучательной способности выставляется --- 0,86 (что соответствует --- резина мягкая сырая (согласно п.6.3 Инструкции).

Все средства проходят периодическую калибровку или проверку в соответствии с Фед. Законом ”Об обеспечении единства измерений”.

Ответственный за содержание средств измерений и контроля а также за контролем за сроками калибровки в депо возлагается на: мастера руководящего участком ремонта к.п., мастера механического отделения, мастера инструментального хозяйства, инженера-метролога.

Средства измерений должны быть проверены согласно ПР 50.2.006-94 ”ГСИ. Порядок проведения проверки средств измерений” или откалиброваны согласно ПР 50.2.016-94 ”ГСИ. Требования к выполнению калибровочных работ”.

Виды и периодичность технического обслуживания и ремонта колёсных пар:

Вид осмотра и освидетельствования к.п. Периодичность, тыс. км Вид технического обслуживания и ремонта вагонов
Техническое обслуживание 1-го объёма --- осмотр колёсных пар под вагоном не более 48 часов ТО-1
Техническое обслуживание 2-го объёма --- осмотр колёсных пар под вагоном 10±2 ТО-2
Техническое обслуживание 3-го объёма --- осмотр колёсных пар с прокаткой вагона 30±5 ТО-3
Текущий ремонт 1-го объёма --- осмотр колёсных пар с прокаткой вагона 60±10 ТР-1
Текущий ремонт 2-го объёма --- малая ревизия букс и УЗД оси 240±20 ТР-2
Текущий ремонт 3-го объёма --- полное освидетельствование колёсных пар 480±30 ТР-3
Обточка колёсных пар без выкатки из-под вагона по необходимости ТО-4
Обыкновенное освидетельствование колёсных пар После выкатки колёсных пар из-под вагона и поступления в пункт для ремонта с пробегом не более 100 тыс. км или если срок их хранения более 12 месяцев
Полное освидетельствование колёсных пар 1) при достижении установленного пробега 480±30; 2) при формировании и ремонте; 3) при неясности или отсутствии знаков и клейм на элементах к.п.; 4) после крушений, аварий, столкновений, в результате которых произошёл сход к.п. с рельсов; 5)после схода к.п. с рельсов; 6) при наличии ползуна более 1 мм.
