Подвеска редуктора

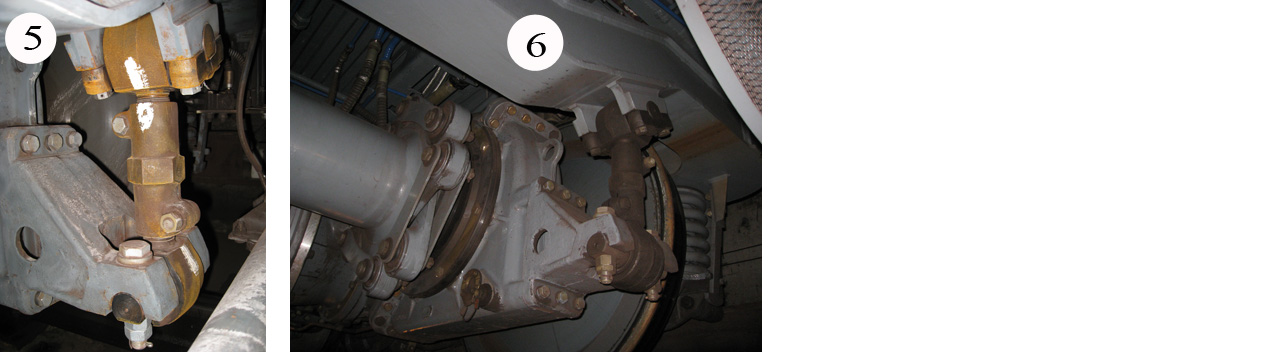

Со стороны выходного вала на корпусе редуктора так же имеется кронштейн подвески с двумя приливами, крепление его к корпусу редуктора выполнено болтами (фото 6). Кронштейн подвески крепится к резино-металлическому шарниру посре-дством болтов (проходящими через приливы) с гайками, контрогайками и контровочным шплинтом. Резинометаллический шарнир в верхней части имеет резьбовую часть, которая входит в регулировочную муфту подвески снизу (фото 5). В верхнюю часть регулировочной муфты входит резьбовой частью аналогичный резинометаллический шарнир, который через сухари с двумя болтами (имеющими попарную

Рис 54. Универсальный кронштейн
контровку ) крепится к специальному приливу на концевой поперечной балке рамы тележки.

Регулировка высоты зазора между выходным валом редуктора и осью колёсной пары осуществляется при помощи регулировочной муфты (ослабляются два болта с гайками, фиксации положения регулировочной муфты и далее вращая её добиваемся нужного зазора).
