Компенсационная муфта

Муфта компенсационная предна-значена для передачи крутящего момента от электродвигателя к редуктору, а также для предохранения деталей привода от динамических перегрузок при увеличении крутящего момента более допустимого.

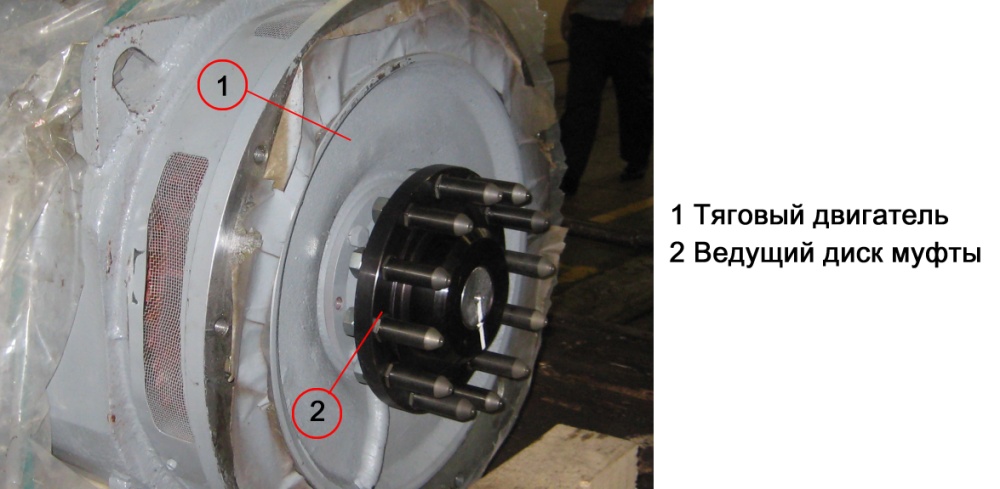

Рис 46. Ведущий диск муфты

Муфта состоит из ведущего диска, пальцев и упругой втулки, ведомого диска, обоймы, стопорной планки, болтов, стопорной шайбы и колец.

Крутящий момент через муфту передается следующим образом: от электродвигателя через ведущий диск 2, палец 3, упругую втулку ведущего диска, обойму 4, упругую втулку 9, палец 11 ведомого диска, диск ведомый 10 и далее – вал шестерни редуктора.

Проверить состояние и крепление переходного фланца, поводков, состояние соединительных болтов, сапуна, пробок. Проверить на ощупь отсутствие перегрева муфты. В случае наличия перегрева выявить причину и устранить. Убедиться в отсутствии раскручивания муфты подвески тягового привода по меткам. Проверить уровень масла по нижней отметке. Произвести продувку маслоотводной трубки от редуктора к переходному фланцу. Контролировать зазор между выходным между валом и осью колёсной пары.

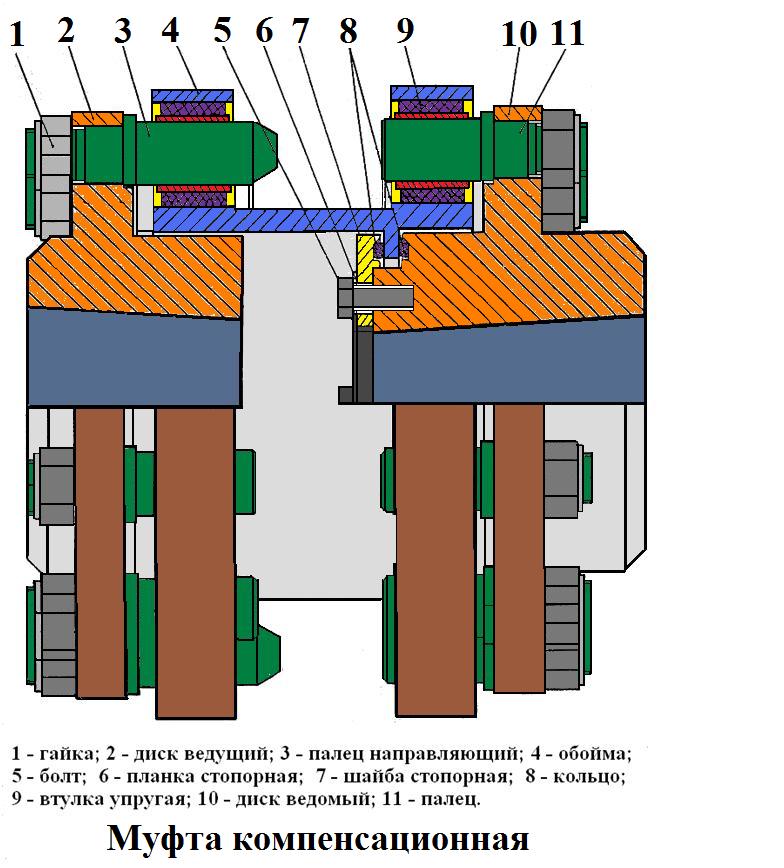

Рис 47. Компенсационная муфта

Рис 48. Кинематика работы передаточного механизма
