Распределение пор по размерам. Кривые. Капиллярное давление – насыщенность пор смачивающей фазой

Основные методы определения содержания в пористой породе пор различного размера (радиуса R):

1. метод вдавливания ртути в образец;

2. метод полупроницаемых перегородок;

3. центробежный метод.

Метод вдавливания ртути.

Отмытый от нефти сухой образец породы помещают в камеру, заполненную ртутью (после вакуумирования). Ртуть вдавливается в поры образца специальным прессом при ступенчатом повышениидавления. Препятствует вдавливанию ртути ее капиллярное давление в порах, которое зависит от радиуса пор и смачивающих свойств ртути. "Радиус" пор, в которые вдавливается ртуть, определяется по формуле:

(1.22)

где РК – капиллярное давление, δ – поверхностное натяжение (для ртути δ=430 мН/м), θ – угол смачивания (для ртути принимается θ=1400), R – радиус пор.

При повышении давления от Р1 до Р2 в камере ртуть вдавливается только в те поры, в которых приложенное давление преодолело капиллярное давление менисков ртути, т.е. ртуть входит в поры, радиус которых изменяется от R1= до . Суммарный объем этих пор с радиусами (R2≤R≤R1) равен объему ртути, вдавленный в образец при повышении давления от Р1 до Р2.

Давление последовательно повышают и регистрируют объем вдавливаемой при этом ртути до тех пор, пока образец не перестанет принимать ее. Таким образом определяют объем пор различного размера.

Метод полупроницаемых (малопроницаемых) перегородок.

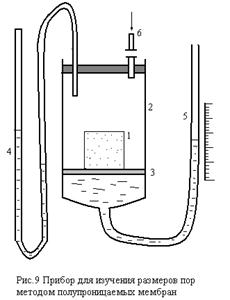

Используют установку (рис.9):

1 – образец, насыщенный жидкостью (водой или керосином);

2 – камера;

3 – полупроницаемая перегородка (мембрана);

4 – манометр;

5 – градуированная ловушка жидкости;

6 – подача газа (азота) под давлением.

Образец и мембрана насыщены жидкостью.

Поры мембраны (керамические, фарфоровые и др. плитки) должны быть значительно меньше средних пор образца.

:Жидкость из образца вытесняется азотом, давление которого создается внутри камеры 2, и измеряется манометром 4.

При повышении давления азот вначале в крупные поры образца и жидкость уходит из них через поры мембраны 3 в градуированную ловушку 5. Азот из камеры 2 через мембрану 3 может прорваться только тогда, когда давление в нем превышает капиллярное давление минисков в порах мембраны () - это давление велико из-за малых размеров пор в мембране и ограничивает верхний порог испытуемых давлений в камере.

Повышая ступенями давление в камере 2 и регистрируя соответствующие вытесненные из образца объемы жидкости по формуле (1.22) определяют объем пор в зависимости от интервалов их радиусов (размеров) (предварительно необходимо найти значения δ и θ жидкости).

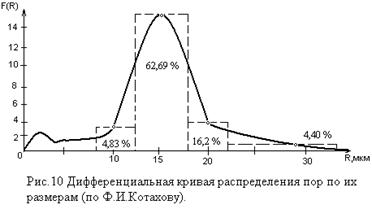

Результаты анализа, как правило, изображают в виде дифференциальных кривых распределения пор по размерам (рис.10). По оси абсцисс при этом откладывают радиусы поровых каналов в микрометрах, а по оси ординат – - относительное изменение объема пор приходящиеся на единицу изменения их радиуса R. Согласно данным экспериментальных исследований коллекторов, движение жидкости происходит по порам радиусом 5 – 30 мкм.

Центробежный метод.

Основан на вращении керна насыщенного жидкостью, в центрифуге. В результате развиваются центробежные силы, способствующие удалению жидкости из пор. При возрастании скорости вращения жидкость удаляется из пор меньшего радиуса.

В опыте регистрируется объем жидкости, вытекшей при данной скорости вращения. По скорости вращения рассчитывают центробежную силу и капиллярное давление, удерживающее жидкость в образце. По значению капиллярного давления определяют размер пор, из которых вытекла жидкость при данной скорости вращения, и строят дифференциальную кривую распределения пор по размерам.

Преимуществом центробежного метода является быстрота исследований.

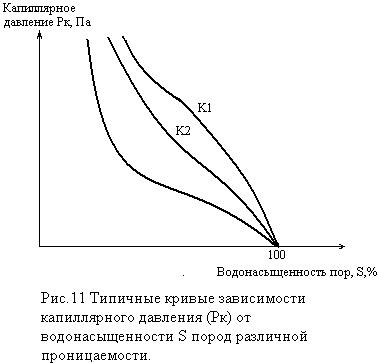

По данным всех указанный методов измерений, кроме дифференциальной кривой распределения пор по размерам, можно построить другую кривую – зависимость капиллярного давления от водонасыщенности пор (рис.11).

Проницаемость пород:

K3>K2>K1

Метод полупроницаемых перегородок позволяет получить зависимости Рк=f(SВ) наиболее близкие к пластовым условиям, т.к. можно использовать воду и нефть в качестве насыщающей и вытесняющей среды.

Зависимость Рк=f(SВ) широко используют при оценки остаточной водонасыщенности коллектора в переходных зонах нефть-вода, вода-газ.

Лабораторные методы определения проницаемости пород.

В связи с тем, что проницаемость горных пород зависит то многих факторов (горного давления, температуры, взаимодействие флюидов с твердой фазой и т.д.) необходимы методы экспериментального изучения этих зависимостей. Например, установлено:

1. проницаемость пород по газу всегда выше, чем для жидкости (из-за частичного проскальзывания газа вдоль поверхности каналов – эффект Клинкенберга и асорбции жидкости на стенках коллекторов, разбухании глин и т.д.);

2. при увеличении температуры и давления газопроницаемость пород уменьшается (уменьшение длины свободного пробега молекул и возрастания сил трения): при давлении 10 МПа у некоторых пород газопроницаемость уменьшается в 2 раза, по сравнению с таковой при атмосферном давлении (0.1 МПа); при увеличении температуры с 20 0С до 90 0С проницаемость пород может уменьшиться на 20 – 30%.
