Навалочные суда

Первые (еще деревянные) суда, специально приспособленные для перевозки руды и зерна, начали строить в 60-х годах XIX в. на Великих озерах Северной Америки. Суда для перевозки массовых насыпных грузов называют по-разному: СНГ (суда для навалочных грузов); балкеры и балкерьеры (от слов bulk - навалочный и carrier - перевозчик); навалочники. К середине XX в. общий дедвейт навалочников был небольшой и в основном состоял из узкоспециализированных судов - рудовозов.

Руда, как известно, груз тяжелый, с малым удельным погрузочным объемом (до 1 м³/т; например, железная руда - 0,42...0,48 м³/т). При объёмах трюмов, характерных для обычных судов, при полном использовании грузоподъемности судна руда лежит лишь в нижней части трюма, что приводит к понижению центра тяжести судна. Бортовая качка в шторм становится стремительной, резко ухудшающей обитаемость и вызывающей появление больших перегрузок, действующих на конструкции. Более того, резкая бортовая качка способна вызвать быстрое смещение груза на один борт. В результате судно кренится и может опрокинуться.

Для обеспечения остойчивости и плавности качки грузовой трюм
навалочника должен быть заполнен доверху. Поэтому рудовозы имеют продольные переборки и высокое двойное дно (рис. 4.13, 4.14). В бортовых танках и двойном дне размещаются балластные цистерны.

С 1960 г. строительство «чистых» рудовозов пошло на убыль. Интенсивный рост объема перевозок различных массовых насыпных грузов (уголь, зерно, цемент, сахар, минеральные удобрения, соль, бокситы и др.) с большим диапазоном удельной погрузочной кубатуры - от 0,4 (руда) до 3,2 (торф) м³/т - привел к развитию других специализированных судов
(углевозов, зерновозов и др.) и универсальных балкеров. В настоящее время рудовозы составляют небольшую долю в общем тоннаже навалочников.

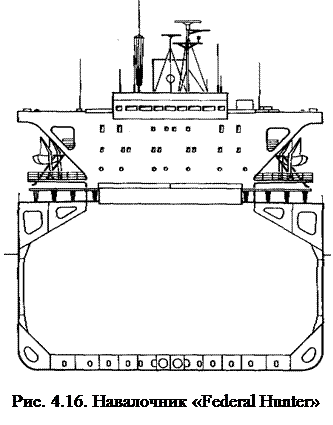

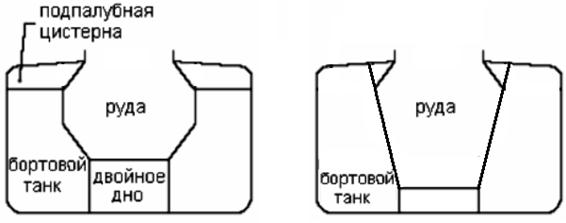

Рис. 4.13. Типовые миделевые сечения рудовозов

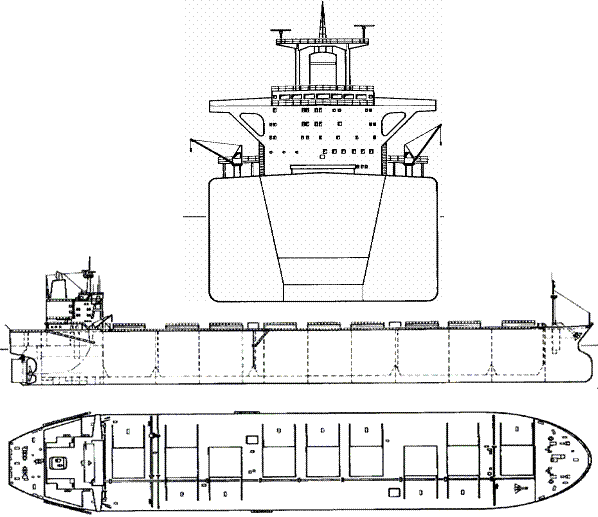

Рис. 4.14. Рудовоз «Oyashima Maru»[3]

У балкеров для относительно лёгких навалочных грузов, а также у универсальных навалочников архитектурно-конструктивный тип достаточно стабилен: кормовое расположение машинного отделения, однопалубный, с подпалубными и скуловыми цистернами (рис. 4.15 - 4.17).

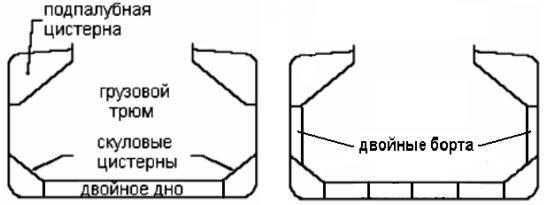

Рис. 4.15. Типовые миделевые сечения навалочников

Подпалубные цистерны своей наклонной стороной препятствуют
самоштивке (произвольному пересыпанию при качке) груза, скуловые - обеспечивают ссыпание груза под просвет люка при разгрузке. В балластном переходе цистерны служат для принятия балласта.

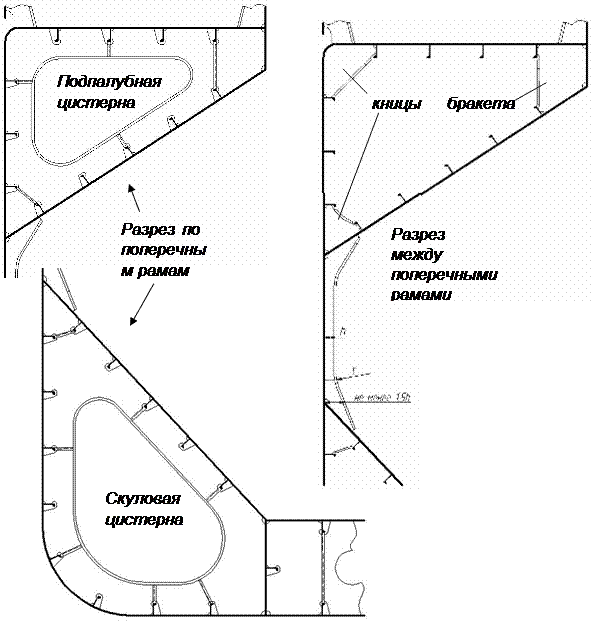

Рис. 4.17. Элементы конструкций навалочника

Универсальные суда для навалочных грузов (УСНГ) должны отвечать противоречивым требованиям, которые предъявляет к ним перевозка разных по плотности навалочных грузов: с одной стороны - достаточная грузовместимость при перевозке легких грузов, соответствующая полному использованию грузоподъемности; с другой стороны - умеренная качка и исключение самоштивки при перевозке тяжелых грузов, занимающих малый объем.

Решение этой проблемы состоит в том, что при перевозке лёгких грузов используются все трюмы, а для руды применяется чередующаяся загрузка трюмов – через один. Кроме того, трюмы имеют разную длину: для руды предназначены короткие трюмы, для грузов средней плотности – длинные трюмы, а для лёгких грузов – все трюмы (рис. 4.18).

Рис. 4.18. Влияние чередующейся загрузки трюмов на нагрузки,

вызывающие общий продольный изгиб корпуса судна

Как видно из рис. 4.18, чередующаяся загрузка трюмов ведет к созданию резкой неравномерности распределения нагрузки по длине судна, что вызывает возрастание максимальных значений срезывающей силы и изгибающего момента. Особенно значительно увеличиваются перерезывающие силы (иногда до четырех раз). В результате необходимости обеспечения общей прочности таких судов, их корпус тяжелее, чем у специализированных балкеров. Резкие пики перерезывающих сил вызывают концентрации напряжений. Эти обстоятельства, по-видимому, являлись одной из основных причин целого ряда катастроф с балкерами, когда в штормовой обстановке они переламывались пополам либо у них отламывалась
носовая оконечность[4].

Среди навалочников следует отметить саморазгружающиеся суда. Они оборудуются автоматизированной системой транспортеров (ленточных, ковшовых, винтовых) для перемещения груза внутри судна, подачи его на палубу и передачи с помощью поворотной стрелы с транспортером на причал.

Постройка таких судов целесообразна для обслуживания коротких рейсов на постоянных линиях в неприспособленные для разгрузки порты. Разгрузочное устройство существенно влияет на архитектурно-конструк-тивный тип судна: трюмы представляют собой бункеры, под которыми вдоль судна устраиваются туннели для транспортеров (рис. 4.19). Такие суда широко распространены на Великих озёрах в Северной Америке.

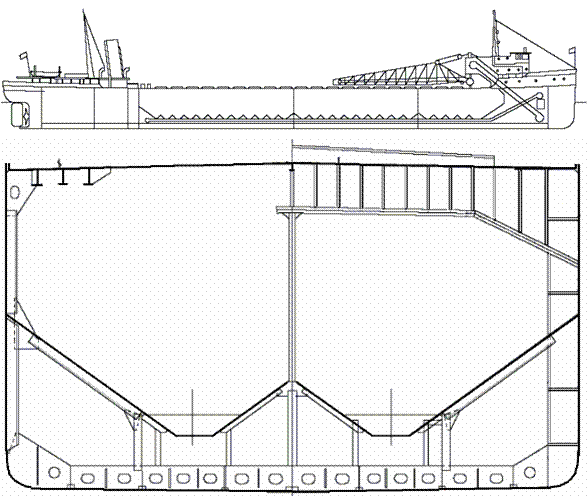

Рис. 4.19. Саморазгружающееся навалочное судно Великих озёр

Навалочные суда внутреннего плавания имеют существенно отличный от морских архитектурно-конструктивный тип. Это объясняется условиями их эксплуатации, в первую очередь, малыми глубинами и небольшими волнами. Поэтому речные балкеры и танкеры имеют малые осадки, большие отношения L/H и B/H. Большая часть речных навалочников
являются несамоходными судами (баржами).

Два основных типа речных балкеров: бункерные и площадочные суда.

Бункерный навалочник (рис. 4.20 – 4.22) имеет двойное дно и широкие двойные борта, между которыми располагается грузовой бункер, не разделённый поперечными переборками, идущий от переборки форпика до
машинного отделения (или до ахтерпика – у баржи). Непотопляемость судна обеспечивается разделением переборками только двойных бортов и дна.

Одна из основных проблем проектирования конструкции такого судна состоит в том, что двойное дно не поддерживается поперечными переборками – длина перекрытия равна длине всего бункера. Местная прочность двойного дна обеспечивается флорами, пролёт которых равен расстоянию между продольными переборками (внутренними бортами). Стрингеры и киль не поддерживают флоры, как у судов с поперечными переборками, так как им самим опереться не на что. Для уменьшения пролёта флоров часто внутренние борта выполняются наклонными.

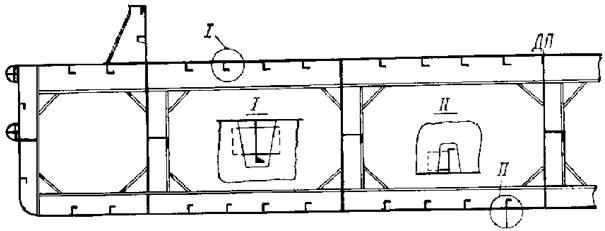

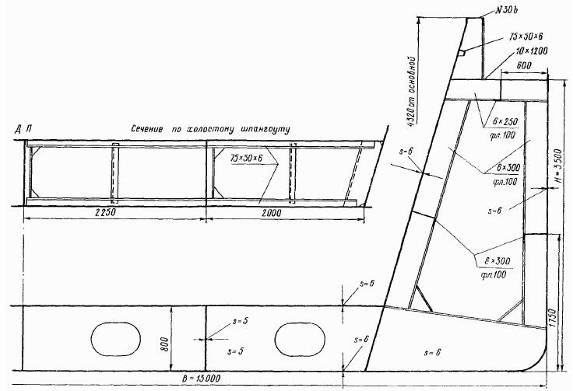

Рис. 4.20. Разрез по холостому шпангоуту бункерной баржи проекта 1787 /16/

Рис. 4.21. Мидель-шпангоут бункерной баржи проекта 567

Рис. 4.22. Мидель-шпангоут бункерной баржи проекта Р29[5]

У площадочного судна грузовое пространство расположено на палубе, огороженной с бортов и в оконечностях комингсами (рис. 4.23 – 4.24).

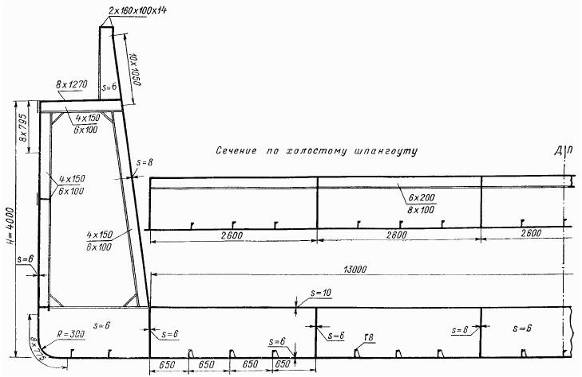

Рис. 4.23. Мидель-шпангоут баржи – площадки грузоподъёмностью
1000 т /16/

Местная прочность палубы и днища обеспечивается тем, что они связаны системой поперечных и продольных переборок, пиллерсов или раскосов (наклонных стержней).

Рис. 4.24. Мидель-шпангоут баржи - площадки пр. 81210 /8/

При эксплуатации речных навалочников нередки случаи нарушения их общей прочности (переломов корпуса). При этом, в отличие от морских судов, переломы происходят на тихой воде. Причин этому несколько:

1) коррозионный износ, истирание и остаточные эксплуатационные местные деформации (переломы чаще происходят со старыми судами);

2) неправильная последовательность загрузки или выгрузки бункеров, при которой возникает неравномерное распределение груза по длине и рост наибольшего изгибающего момента и перерезывающей силы;

3) перегруз и неравномерное по длине распределение груза - «горками»;

4) посадка на мель.

Так как высота борта речных судов относительно мала, обеспечение общей продольной прочности достигается применением продольной системы набора палубы и днища даже при относительно небольших длинах корпуса (менее 80 м).
