Определение внутренних силовых факторов (ВСФ)

При сложной деформации в поперечном сечении бруса могут возникнуть шесть компонент внутренних сил и моментов (ось всегда вдоль оси бруса, оси и – в поперечном сечении бруса и составляют правую систему координат ): продольная сила, поперечная (перезывающая) сила вдоль оси , поперечная сила вдоль оси , изгибающий момент относительно (вокруг) оси , изгибающий момент относительно оси , крутящий (относительно оси ) момент. Для их определения в произвольном сечении бруса используют «метод сечений», который дает полученные ранее (1.5) шесть уравнений, рассматривая одну из отсеченных частей бруса (левую или правую):

(7.1)

На рис. 7.1 показаны положительные направления всех ВСФ в сечении левой части бруса.

Рис.7.1

Левой отсеченной частью условно будем считать ту часть бру-са, у которой нормаль к сечению (внешняя) направлена вдоль оси (у правой части нормаль направлена против оси ). В сечении левой части: направлены вдоль осей соответственно; , если с

концов осей и эти моменты видны против хода часовой стрелки или от этих моментов правый винт (буравчик) перемещается вдоль направлений осей и соответственно.

В сечении правой части бруса, отброшенной на рис. 7.1, положительные направления ВСФ по III закону Ньютона (действия и противодействия) направлены противоположно показанным на рис. 7.1 направлениям. Составляющие (компоненты) по осям внешних сил для левой и правой частей в уравнениях (7.1) положительны, если они направлены вдоль осей; внешние моменты от них в сечении бруса относительно осей и положительны, если от них правый винт (буравчик) перемещается вдоль направлений осей и (совпадают с направлениями и на рис. 7.1).

С учетом этих правил по формулам (7.1) можно построить эпюры (графики) всех ВСФ по длине бруса, по которым определяется опасное сечение бруса.

При построении эпюр по формулам (7.1):

Р3 Р2 Р1

Рис.7.2

Эп. строится в любой плоскости ( или ), обязательно указать знак; Эп. в плоскости , положительные значения откладывать вдоль направления оси ; Эп. в плоскости , вдоль оси ; Эп. строится в плос-кости изгиба бруса ,

вдоль оси ;

Эп. в плоскости , вдоль направления оси ;

Эп. в любой плоскости ( или ), желательно указывать знак.

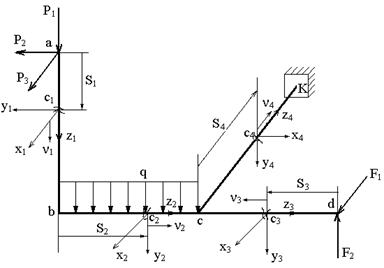

Часто ось бруса состоит из отрезков прямых, соединенных под углами 90°(ломанный брус) и загружена произвольной нагрузкой. В этом случае брус разбивается на участки, границами которых служат точки излома оси бруса, точки приложения сосредоточенных нагрузок, начало и конец распределенных нагрузок. На каждом участке вводим правую систему координат (т. центр тяжести поперечного сечения бруса, оси и главные центральные оси сечения; оси правые, если кратчайший поворот оси к оси с конца оси виден против хода часовой стрелки).
