Подшипники часто подвергаются действию осевой и радиальной нагрузок. А сама нагрузка может быть статической или динамической. Вращаться может наружное или внутреннее кольцо, а температура подшипника может быть нормальной, повышенной или пониженной. Все эти факторы должны быть учтены при выборе приведенной нагрузки.
Приведенную нагрузку (радиальную) для радиальных шарикоподшипников и радиально-упорных шарико- и роликоподшипников определяют по формуле
Q = (X·Kk·Fr + Y·Fa) Kб·КТ.
где Fr – постоянная по величине и направлению радиальная нагрузка на подшипник;
Fa – постоянная по величине и направлению осевая нагрузка на подшипник;
Х, Y – коэффициенты радиальной и осевой нагрузки;
Kk – коэффициент вращения: Kk = 1 (вращается внутреннее кольцо), Kk = 1,2 (вращается наружное кольцо).
КТ – температурный коэффициент. Вводится только при t º > 100º.
КТ 1,05 1,1 1,25
t ºС 1,25 150 200
Для подшипников с короткими цилиндрическими роликами приведенная нагрузка равна:
Q = Fr·Kб·КТ·Кк.
Приведенная осевая нагрузка для упорно-радиальных шарико- и роликоподшипников:
|
|
|
Q = (X· Fr + Y·Fa) Kб·КТ.
При расчете радиально-упорных шарико- и роликоподшипников необходимо читывать, что в них радиальном нагружении и отсутствии осевого зазора и натяга возникает дополнительная осевая сила. Тогда, осевая нагрузка Fa действующая на радиально-упорный подшипник определяется с учетом осевой составляющей S радиальной нагрузки Fr, действующей на опоры.

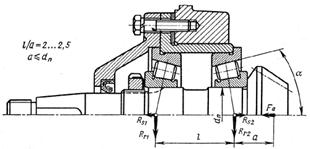

Рис. 21.2. Схема нагружения радиально-упорного подшипника
Для радиальных и радиально-упорных шарикоподшипников
S= е Fr.
Для конических роликоподшипников
S = 0,83 е Fr.
где е – вспомогательный коэффициент.
Величина коэффициента е выбирается по таблицам каталога подшипников в зависимости от соотношения
,
где А – осевая нагрузка (А = Fa);
С0 – статическая грузоподъемность подшипника
Отношение выбирается согласно типу предварительно принятого подшипника по таблице каталога подшипников.
Зная S1 = е Fr1 и S2 = е Fr2, можно определить расчетные осевые нагрузки Fa1 и Fa2 с учетом значений S1 и S2.
Величины Fa1 и Fa2 определяют по формулам в зависимости от схемы нагружения принятых подшипников.
Например, для радиально-упорных подшипников.
Таблица 17
| Условия нагружения | Осевые нагрузки |
| 1. S1 > S2; Fa > 0 | Fa1 = S1; Fa2 = S1+ Fa (Fa = А) |
| 2. S1 < S2; Fa ≥ S1 – S2 | |
| 3. S1 < S2; Fa ≤ S1 – S2 | Fa1 = S2 – Fa Fa2 = S2 |
