Транспортная задача

Задачи линейного программирования транспортного типа образуют широкий круг задач, общим для которых является, как правило, распределение ресурсов, находящихся у m производителей (поставщиков), по n потребителям этих ресурсов.

Классическая транспортная задача имеет следующий вид.

Имеются m пунктов (складов) отправления груза (некоторого однородного ресурса), запасы в каждом из которых составляют соответственно a₁, a₂, …, a_m. Известна потребность в грузах b₁, b₂, …, b_n по каждому из n пунктов назначения (потребителей).

Задана матрица стоимостей доставки по каждому варианту (паре склад-поставщик – потребитель): , где – себестоимость перевозки единицы груза от i -го склада-поставщика до j -го потребителя.

Необходимо построить оптимальный план перевозок, т.е. определить, сколько груза должно быть отправлено из каждого i -го склада-поставщика каждому j -му потребителю с учетом минимизации транспортных затрат.

Пусть x_ij () – искомый объем транспортируемого груза от i -го склада-поставщика j -му потребителю.

Исходные данные по задаче удобно представлять в виде следующей таблицы, которую называют таблицей поставок или транспортной таблицей.

Таблица 6.4

Таблица поставок

Потребители Поставщики	B1	B2	…	Bn	Запасы поставщиков
A1	c11 x11	c12 x12	…	c1n x1n	a1
A2	c21 x21	c22 x22	…	c2n x2n	a2
			…
Am	cm1 xm1	cm2 xm2	…	cmn xmn	am
Потребности потребителей	b1	b2	…	bn

Задача линейного программирования транспортного типа называется закрытой, если суммарные запасы поставщиков равны суммарной потребности потребителей, т.е.

. (6.22)

Если такое равенство не соблюдается, то задача является открытой.

Для того чтобы потребности всех потребителей были удовлетворены, необходимо выполнение следующей системы условий:

. (6.23)

Аналогично, для того чтобы были задействованы все запасы складов-поставщиков, необходимо выполнение следующей системы условий:

. (6.24)

По своей сущности искомые переменные не могут быть отрицательными величинами, т.е.

. (6.25)

Введем функцию, отражающие суммарные транспортные затраты:

. (6.26)

Таким образом, математическая модель данной задачи будет иметь вид:

,

,

, (6.27)

,

.

Необходимо определить такой план перевозок , удовлетворяющий системам (6.23), (6.24), условию (6.25), при котором суммарные транспортные затраты будут минимальными, т.е. минимизирующий целевую функцию (6.26).

Примечания:

1) Теорема: для того чтобы транспортная задача линейного программирования имела решение, необходимо и достаточно, чтобы выполнялось условие (6.22). Поэтому если транспортная задача открытого типа, то

а) при (т.е. если суммарная потребность потребителей превышает суммарные запасы складов-поставщиков) вводится фиктивный склад-поставщик, запас которого составляет .

б) при (т.е. если суммарные запасы складов-поставщиков превышают суммарную потребность потребителей) вводится фиктивный потребитель, потребность которого составляет .

При этом стоимости перевозок для каждой фиктивной пары склад-поставщик – потребитель принимаются, как правило, равными нулю.

2) Теорема: ранг r системы уравнений (6.23), (6.24) при условии (6.22) равен . Следовательно, опорный план (базисное решение) транспортной задачи должен содержать отличных от нуля неизвестных. Если в опорном плане число отличных от нуля компонент равно , то план является невырожденным, а если меньше – то вырожденным.

3) Рассмотренная транспортная задача является по своей сути целочисленной, так как перевозимые грузы в большинстве случаев представляют собой упаковки, ящики, контейнеры и т.д.

Один из важнейших теоретических результатов исследования операций может быть сформулирован следующим образом:

Теорема: если для транспортной задачи (6.27) выполняются условия

и , (6.28)

(где N – множество натуральных чисел), то в любом ее допустимом базисном решении базисные переменные принимают значения из множества , т.е. являются целыми положительными числами или равны нулю.

Поскольку оптимальное решение транспортной задачи (6.27) является допустимым, то при выполнении условий (6.28) оно удовлетворяет требованию целочисленности. Следовательно, условие целочисленности переменных в транспортной задаче (6.27) можно опустить.

4) В модели (6.27) вместо матрицы стоимостей перевозок (С) может задаваться матрица расстояний. В данном случае в качестве целевой функции рассматривается минимум суммарной транспортной работы.

Пример 6.5. На три базы поступили ящики с заготовками деталей, которые необходимо доставить на четыре завода. Исходные данные представлены в нижеследующей транспортной таблице.

Таблица 6.5

Таблица поставок

Определите оптимальный план доставки заготовок на заводы с учетом минимизации стоимости суммарных транспортных затрат.

Представленная транспортная задача является открытой, т.к. суммарная мощность баз-поставщиков меньше суммарной потребности заводов-потребителей на 200 ящиков. Сведем данную транспортную задачу к закрытой: введем фиктивную базу с недостающей мощностью в 200 ящиков и зададим значения условных транспортных затрат на единицу груза от данной базы к заводам-потребителям равными нулю.

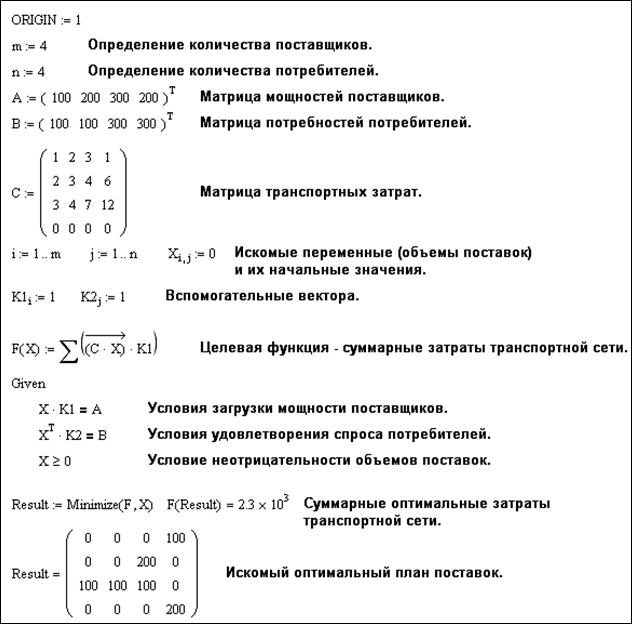

Фрагмент MathCAD-документа, реализующего решение данной задачи, представлен на рис. 43.

Рис. 43. Фрагмент MathCAD-документа: транспортная задача
