Установка агрегатов на двигатель

В разных двигателях 20-30 агрегатов. При установке агрегатов одной из возможнейших задач является контроль координирующих размеров стыковочных или присоединительных элементов относительно координатных осей двигателя. Рассмотрим установку и контроль расположения клапана для наддува турбины. Данный клапан должен быть точно установлен в системе координат двигателя. Он должен быть точно ориентирован относительно узлов подвески двигателя, то есть начало координатной оси проходит через кронштейны подвески.

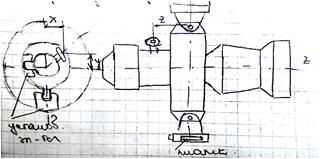

Для материализации осей используется специальное приспособление – технологическое кольцо, то есть это имитатор подмоторной рамы самолета. Что бы измерить расстояние от осей XYZ до осей клапана на технологическое кольцо закрепляется, то есть шлифованная пластина с жёстким допуском на размер, поэтому измерения идут не от осей, а от шлифованных поверхностей этих пластин в соответствующих направлениях XYZ с учетом размеров этих пластин.
