Оценка точности ЭХО

Точность размеров и формы детали (рис.5.5) зависят от погрешности электрода - инструмента и от погрешностей, вызванных отклоне­ниями режимов ЭХО (колебание электродинамических парамет­ров, изменение свойств электролита, колебание температуры и т.д.). Значительное влияние на точность детали оказывает коле­бание припуска заготовки. В конце обработки погрешность дета­ли должна быть в пределах допуска на деталь , .

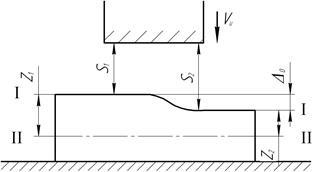

Рис. 5.5- Схема образования погрешности обработки: I-I - контур исходной заготовки; II-II - контур детали

По схеме с неподвижным электродом-инструментом погреш­ность детали определяем по формуле

, (5.28)

где - погрешность заготовки.

В формуле 5.28 первая составляющая характеризует реальный размер обработки с учётом погрешности заготовки и колебания­ми параметров ЭХО, а вторая составляющая показывает ожидае­мый номинальный размер обработки.

По схеме с подвижным электродом-инструментом погреш­ность детали находим из выражения

. (5.29)

Для случая идеального процесса ЭХО на погрешность обра­ботки оказывает влияние только погрешность заготовки, тогда при постоянной скорости электрода-инструмента формулу 5.29 приве­дем в виде

. (5.30)

Наибольшее влияние на общую погрешность обработки ока­зывают: нестабильность электропроводности электрода, колебания зазора и выхода по току (до 50 % от общей погрешности); отклоне­ния от расчётного режима течения электролита (до 20 %); упругие и температурные деформации (до 15 %); погрешности настройки и установки (до 15 %).
