Управляемые выпрямители

Очень часто необходимо, чтобы выпрямитель не только преобразовывал переменное напряжение, но и был способен изменять его значение. Выпрямители, которые совмещают выпрямление переменного напряжения (тока) с управлением выпрямленным напряжением (током), называются управляемыми выпрямителями. Основным элементом управляемых выпрямителей является тиристор (хотя можно влепитьи транзистор).

Рис. 1 - Управляемый однополупериодный выпрямитель

Управление выходным выпрямленным напряжением сводится к управлению во времени моментом отпирания тиристора. Это делается короткими импульсами с крутым фронтом (иголка). Если тиристор открыт в течении всего полупериода, то на выходе получается пульсирующее напряжение, аналогично неуправляемому выпрямителю. При изменении времени задержки отпирания тиристоров меняется выпрямленное напряжение в сторону уменьшения. Это видно из графиков ниже. Для каждой задержки соответствует определенный угол сдвига по фазе между напряжением на тиристоре и сигналом управления. Этот угол называется углом управления или регулирования и определяется как α=ωt_з. t_з - то самое время задержки, ω - угловая частота (ω=2πf).

Рис. 2 - Принцип управления выпрямленным напряжением задержкой открывания тиристоров

Управлять тиристором можно, например, с помощью вот такого фазовращателя:

<

Рис. 3 - Фазовращатель

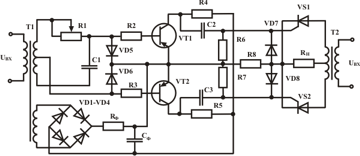

Ниже на рисунке показана схема однофазного двуполупериодного управляемого выпрямителя импульсно-фазовым управлением.

Рис. 4 - Однофазный двуполупериодный управляемый выпрямитель (Zoom!)

Напряжение с выхода фазовращателя R1C1 поступает на вход усилителей-ограничителей (VT1, VT2). Диоды VD5, VD6 срезают положительные полуволны этого напряжения. Напряжение трапециидальной формы с выхода усилителей ограничителей поступает на дифференцирующие цепи R4C2, R5C3, а затем на управляющие входы тиристоров VS1, VS2. Диоды VD7, VD8 предотвращают попадание отрицательных импульсов на управляющие электроды тиристоров. Усилители ограничители питаются от отдельного выпрямителя VD1-VD4.
