Возмущения происходят в любой регулируемой системе, поэтому управление с обратной связью является необходимостью. Воздействия таких возмущений известны как переменные возмущения z.
Управляемая система является частью машины или системы, в которой необходимо изменить регулируемую переменную до заданного значения, и в которой регулирующие переменные используются для изменения переменных возмущения. Управляемая система состоит не только из регулирующей переменной в качестве входной переменной, так как переменные возмущения тоже могут выступать в качестве входных переменных.
Отклонение системы xd
Сравнение опорной и регулируемой переменной известно как отклонение системы xd. Оно рассчитывается в виде следующей разности:
xd = e = W - x
Реакция на управление
Реакция на управление отображает, как регулируемая система реагирует на изменение входной переменной. Определение реакции на управление – это цель технологии управления с обратной связью.
Регулятор с обратной связью
|
|
Задача регулятора с обратной связью заключается в том, чтобы поддерживать значение регулируемой переменной как можно ближе к значению опорной переменной. Регулятор непрерывно сравнивает значение регулируемой переменной со значением опорной переменной.
По результатам этого сравнения и по реакции на управление регулятор определяет и передает на свой выход значение регулирующей переменной.

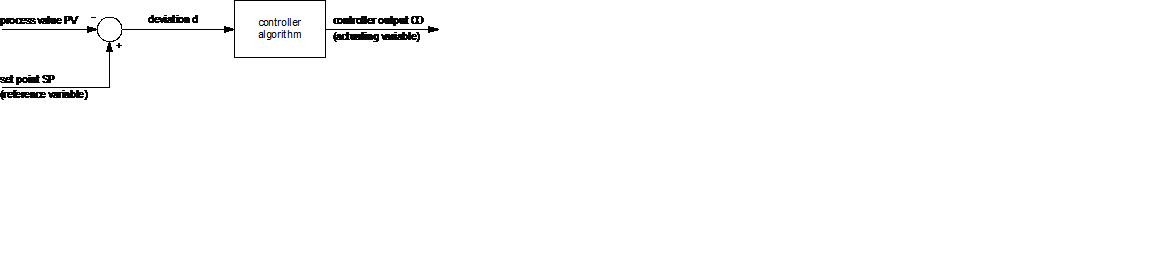

process value PV | Значение технологического параметра PV |
deviation d | Отклонение d |
controller algorithm | Алгоритм регулятора |
controller output CO (actuating variable) | Выход регулятора CO (регулирующая переменная) |
set point SP (reference variable) | Заданное значение SP (опорная переменная) |
