Средства передачи информации в системах управления

Средствами передачи информации – называются такие средства, которые обеспечивают передачу сигналов (информации) между звеньями системы автоматического управления. К ним могут относиться также элементы системы, обеспечивающие работу линии (канала) передачи информации в определенном режиме.

В настоящее время используются различные виды линий связи:

- телеграфный канал (двухпроводная линия),

- коаксиальный кабель,

- оптоволоконный кабель.

Существует несколько требований к средствам передачи информации, которые выражаются в следующем:

- сопротивление линии связи должно быть минимальным,

- сигнал при передаче не должен изменяться, или изменение должно быть

минимальным, не влияющим на качество передаваемой информации,

- линия связи должна быть защищена от электромагнитных помех и сама не должна

создавать электромагнитные помехи.

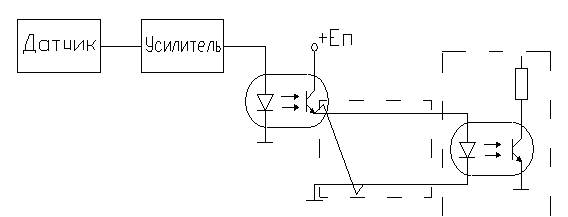

Для улучшения защиты от электромагнитных помех и для синхронизации используют оптоэлектронные элементы или оптроны. На рисунке 48 схематически изображен канал передачи информации.

Рис.48. Канал передачи информации

Используемые в системах управления коммутаторы и усилители относятся к средствам обеспечения передачи информации. При этом коммутаторы способны увеличивать число каналов передачи информации, без увеличения числа линий связи. Для коммутаторов должно соблюдаться условие быстродействия – период коммутации должен быть намного меньше (не менее одного порядка), чем период изменения управляемого параметра.
