К усилителям относятся устройства, усиливающие величину характеристик входного сигнала (мощность, напряжение, частоту и т.д.) до необходимой величины.
В зависимости от природы используемых сигналов усилители могут быть гидравлическими, механическими, пневматическими, электрическими, комбинированными и т.д.
Электрические усилители подразделяются на усилители переменного и постоянного тока. Усилители также могут быть транзисторными и тиристорными. Транзисторные усилители в основном имеют коэффициенты усиления от 10 до 100, у тиристорных усилителей коэффициент усиления меньше, быстродействие невысоко.
В системах автоматического управления более широко применяются усилители постоянного тока, но их недостатками является дрейфующий ноль, который обусловлен изменением температурного режима и различным входным напряжением.
Различают интегральные и дифференциальные усилители, которые называют операционными. Обратная связь, имеющаяся в таких усилителях, дает возможность регулирования коэффициента усиления в широком диапазоне. В основном операционные усилители имеют два входа, прямой и инверсный, как показано на рисунке 49.
|
|

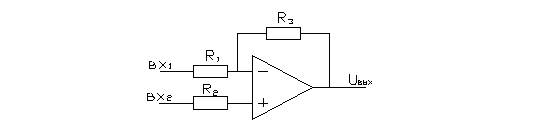

Рис.49. Дифференциальный операционный усилитель
В указанном усилителе соотношением внешних сопротивлений определен коэффициент усиления:
Входное сопротивление может изменяться с помощью сопротивлений R1 и R2, и обычно имеет большую величину.
