Анализ релейных систем автоматического управления

Рассмотрим релейные системы, которые относятся к наиболее исследованным нелинейным системам. В данных системах единственным нелинейным звеном является реле-регулятор, которое делает нелинейной всю систему. Обозначим F (х)— нелинейную функцию х, и представим дифференциальное уравнение САУ с реле-регулятором, имеющее следующий вид:

(3.10.)

Различают следующие типы реле-регуляторов:

- позиционные,

- регуляторы с постоянной скоростью исполнительного механизма.

На рисунке 98 приведены основные виды статических характеристик реле-регуляторов.

Статические характеристики подразделяются по:

- количеству значений, принимаемых выходной величиной на двухпозиционные (рис.98,а-г) и трехпозиционные (рис.98,д,е),

- знаку выходной величины – на нереверсивные (рис.98,а-в) и реверсивные (рис.98,г-е),

- по наличию зоны возврата (зоны неоднозначности) – с наличием зоны возврата (рис.98,а-д) и без зоны возврата (рис.98,е).

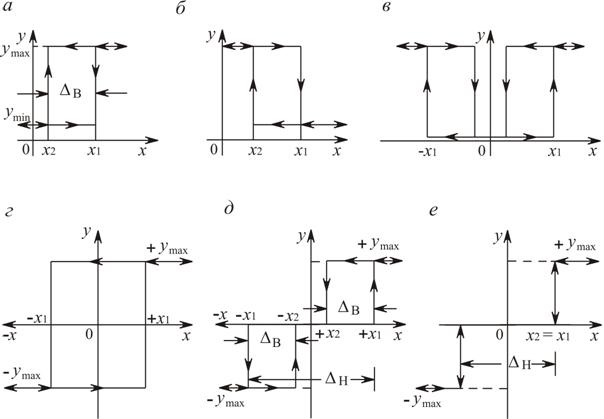

Рис.98. Статические характеристики нереверсивных двухпозиционных (а-в) и

реверсивных (г-е) реле-регуляторов:

а) прямая, б) обратная, в) нейтрального электромагнитного реле,

г) реверсивная двухпозиционная, д) трехпозиционная с зоной возврата,

е) трехпозиционная без зоны возврата

Двухпозиционный регулятор имеет два устойчивых состояния, трехпозиционный – три. Зона возврата в большинстве случаев характеризует неоднозначность величины выходного параметра при увеличении и уменьшении величины входного параметра.




В общем случае, согласно рисунку 98, релейные элементы характеризуются:

– порогами переключения (параметры срабатывания и отпускания) х1 и х2;

– выходными сигналами у - максимальным и - у - минимальным значениями выходного параметра;

– зоной возврата ∆ В (шириной зоны неоднозначности), здесь ∆ В = х1 - х2;

– зоной нечувствительности ∆ Н;

– коэффициентом возврата Кв, характеризующим относительную ширину зоны возврата:

(3.11.)

– мощностью срабатывания Рср (минимальной мощностью входного сигнала, приводящего к срабатыванию реле);

– выходной мощностью Рвых = Imax Uпит, где Imax - максимальный отключаемый ток, Uпит – напряжение источника питания;

– коэффициентом усиления сигнала по уровню:

(3.12.)

– динамическими параметрами релейного элемента: tср - временем срабатывания и tотп - временем отпускания.

Реле-регуляторы также подразделяются по различным признакам:



а) по назначению – реле управления, защиты, сигнализации, времени;

б) по способу воздействия на выходную цепь – контактные и бесконтактные реле;

в) по виду входного сигнала – реле тока, скорости, уровня и т.д.;

г) по роду энергии источника питания – электрические, пневматические, гидравлические и т.д.
