УЭ 1.7.2. Фонокардиография

Фонокардиография – это метод оценки функции сердца на основании исследования акустических явлений, сопровождающих деятельность сердца. Также неинвазивный безопасный и не имеющий никаких противопоказаний метод графической регистрации тонов и шумов сердца, наиболее часто применяемый для диагностики врожденных и приобретенных пороков сердца.

Различают:

· Интегральная фонокардиография - фонокардиография, при которой изменения амплитуды звуковых колебаний в широком диапазоне частот записываются одной кривой.

· Калиброванная фонокардиография - фонокардиография, основанная на сравнении амплитуды звуковых колебаний, возникающих при работе сердца, с амплитудой колебаний искусственного звукового сигнала определенной силы.

· Спектральная фонокардиография - фонокардиография, при которой синхронно регистрируются изменения амплитуды звуковых колебаний в нескольких относительно узких диапазонах частот.

· Бесконтактная фонокардиография — фонокардиография, проводимая путем регистрации изменений электрической емкости между поверхностью грудной клетки и пластиной зонда-электрода, расположенной в непосредственной близости, но не контактирующей с ней, что позволяет снизить уровень шума.

Фонокардиограф является аппаратом, регистрирующим звуковые процессы сердца. Обычно одновременно с фонокардиограммой (ФКГ) регистрируется ЭКГ, позволяющая четко определить систолический и диастолический интервалы

Фонокардиограф любого типа состоит из микрофона, электронного усилителя, фильтров частот и регистрирующего устройства. Микрофон преобразует звуковую энергию в электрические сигналы. Он должен обладать максимальной чувствительностью, не вносить искажений в передаваемые сигналы и быть маловосприимчивым к внешним шумам.

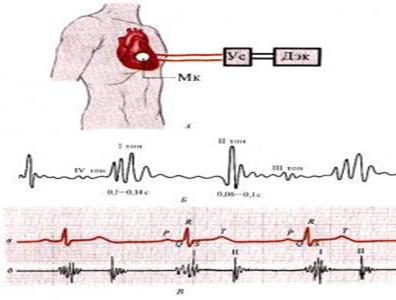

Рис. 26. Фонокардиография

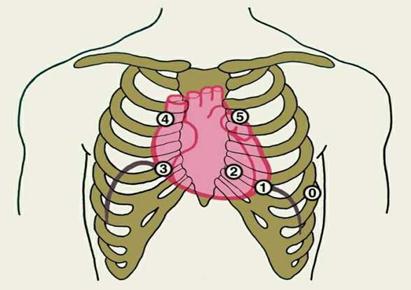

Схема расположения на грудной клетке точек установки микрофона для записи фонокардиограммы (рис. 27): 0 — «нулевая» точка (V межреберье по передней аксиллярной линии слева), 1 — точка, соответствующая примерно верхушке сердца (V межреберье по левой среднеключичной линии), 2 — точка проекции митрального клапана (IV межреберье у левого края грудины), 3 — точка проекции трехстворчатого клапана (IV межреберье у правого края грудины), 4 — точка проекции аортального клапана (II межреберье справа от грудины), 5 — точка проекции клапана легочного ствола (II межреберье слева от грудины).

Рис. 27. Схема расположения установки микрофона при записи фонокардиографии
