Сопряжение балок со стальной колонной осуществляется путем их сбоку. Такое соединение является шарнирным, передающим опорную реакцию балки на колонну. Пример опирания балки на колонну приведен на рисунке 7.5.
Рисунок 3.5 – Опирание главной балки на колонну
Конец балки в месте опирания ее на опору укрепляют опорным ребром, считая, что вся опорная реакция передается с балки на опору через это опорное ребро. Ребра жесткости прикрепляют к стенки балки сварными швами, а торец ребер жесткости строгают для непосредственной передачи опорного давления на колонну.
Размер опорных ребер жесткости определяют обычно из расчета на смятие торца ребра при условии, а£1,5×tr по формуле:
, /3.15/
где Fb – опорная реакция главной балки, определяемая по формуле:
.
По конструктивным соображениям tr³16мм, br³180мм. Очень часто ширина опорного ребра равняется ширине поясных листов на опоре.
Рисунок 3.6 – Расчетное сечение условной стойки опорного ребра
Опорную часть балки проверяют как условную центрально сжатую стойку.
, /3.16/
где ,
Если условие не выполняется необходимо увеличить размеры сечения опорного ребра.
Кроме того, необходимо проверить прочность на срез сварных швов соединяющих опорное ребро и стенку главной балки по формуле.
/3.17/
/3.18/
Опорный лист приваривается к колонне двумя продольными сварными швами. Толщина опорного листа принимается на 15¸20мм больше толщины опорного ребра балки . Ширина опорного листа принимается не менее чем на 40мм больше ширины опорного ребра балки. Высота опорного листа определяется из условия сварного соединения по формулам:
/3.19/
/3.20/
Высота ребра принимается кратно 10мм.
Во избежание смещения опорного ребра главной балки с опорного листа устанавливаются монтажные болты на максимально допустимом расстоянии (8×d), диаметр болтов обычно принимают 20мм.
Приложение А
Таблица – ПА.1
Вид сопротивления | Нормативные значения сопротивления бетона Rb,n и Rbt,n и расчетные значения сопротивления бетона для предельных состояний второй группы Rb,ser и Rbt,ser, МПа, при классе бетона по прочности на сжатие | ||||||||||
B10 | B15 | В20 | В25 | B30 | В35 | В40 | В45 | В50 | В55 | В60 | |
Сжатие осевое (призменная прочность) Rb,n, Rb,ser | 7,5 | 11,0 | 15,0 | 18,5 | 22,0 | 25,5 | 29,0 | 32,0 | 36,0 | 39,5 | 43,0 |
Растяжение осевое Rbt,n, Rbt,ser | 0,85 | 1,1 | 1,35 | 1,55 | 1,75 | 1,95 | 2,1 | 2,25 | 2,45 | 2,6 | 2,75 |
Таблица – ПА.2
Вид сопротивления | Расчетные значения сопротивления бетона для предельных состояний первой группы Rb и Rbt МПа, при классе бетона по прочности на сжатие | ||||||||||
B10 | B15 | В20 | В25 | B30 | В35 | В40 | В45 | В50 | В55 | В60 | |
Сжатие осевое (призменная прочность) Rb | 6,0 | 8,5 | 11,5 | 14,5 | 17,0 | 19,5 | 22,0 | 25,0 | 27,5 | 30,0 | 33,0 |
Растяжение осевое Rbt | 0,56 | 0,75 | 0,9 | 1,05 | 1,15 | 1,3 | 1,4 | 1,5 | 1,6 | 1,7 | 1,8 |
Таблица – ПА.3
Значения начального модуля упругости бетона при сжатии и растяжении Еb, МПа∙при классе бетона по прочности на сжатие | ||||||||||
В10 | В15 | В20 | В25 | ВЗО | В35 | В40 | В45 | В50 | В55 | В60 |
Таблица – ПА.4
Арматура классов | Расчетные значения сопротивления арматуры для предельных состоянии перкой группы. МПа | ||
растяжению | сжатию Rsc | ||
Продольной Rs | поперечной (хомутов и отогнутых стержней) Rsw | ||
А240 | |||
А300 | |||
А400 | |||
А500 | 435(400) | ||
В500 | 415(360) | ||
Примечание - Значения Rsc в скобках используют только при расчете на кратковременное действие нагрузки. |
Приложение Б
Таблица ПБ.1 – Сортамент арматуры
Диаметр, мм | Расчетная площадь поперечного сечения см2, при числе стержней | Масса 1м в кг | Наличие сортамента арматуры | ||||||||||||
А240 | А300 | А400 | В500 | ||||||||||||
0,071 | 0,142 | 0,213 | 0,284 | 0,355 | 0,426 | 0,497 | 0,568 | 0,639 | 0,710 | 0,052 | + | ||||
0,126 | 0,252 | 0,378 | 0,504 | 0,630 | 0,756 | 0,882 | 1,01 | 1,13 | 1,26 | 0,092 | + | ||||
0,196 | 0,392 | 0,588 | 0,784 | 0,980 | 1,18 | 1,37 | 1,57 | 1,76 | 1,96 | 0,144 | + | ||||
0,283 | 0,566 | 0,849 | 1,13 | 1,42 | 1,70 | 1,98 | 2,26 | 2,55 | 2,83 | 0,222 | + | + | + | ||
0,385 | 0,770 | 1,16 | 1,54 | 1,93 | 2,31 | 2,70 | 3,08 | 3,47 | 3,85 | 0,302 | + | + | + | ||
0,503 | 1,01 | 1,51 | 2,01 | 2,52 | 3,02 | 3,52 | 4,02 | 4,53 | 5,03 | 0,395 | + | + | + | ||
0,636 | 1,27 | 1,91 | 2,54 | 3,18 | 3,82 | 4,45 | 5,09 | 5,72 | 6,36 | 0,499 | + | + | + | ||
0,785 | 1,57 | 2,36 | 3,14 | 3,93 | 4,71 | 5,50 | 6,28 | 7,07 | 7,85 | 0,617 | + | + | + | + | |
1,13 | 2,26 | 3,39 | 4,52 | 5,66 | 6,79 | 7,92 | 9,05 | 10,18 | 11,31 | 0,888 | + | + | + | + | |
1,54 | 3,08 | 4,62 | 6,16 | 7,70 | 9,23 | 10,77 | 12,31 | 13,85 | 15,39 | 1,208 | + | + | + | ||
2,01 | 4,02 | 6,03 | 8,04 | 10,06 | 12,07 | 14,08 | 16,09 | 18,10 | 20,11 | 1,578 | + | + | + | ||
2,55 | 5,09 | 7,64 | 10,18 | 12,73 | 15,27 | 17,82 | 20,36 | 22,91 | 25,45 | 1,998 | + | + | + | ||
3,14 | 6,28 | 9,43 | 12,57 | 15,71 | 18,85 | 21,99 | 25,14 | 28,28 | 31,42 | 2,466 | + | + | + | ||
3,80 | 7,60 | 11,40 | 15,20 | 19,01 | 22,81 | 26,61 | 30,41 | 34,21 | 38,01 | 2,984 | + | + | + | ||
4,91 | 9,82 | 14,73 | 19,64 | 24,55 | 29,45 | 34,36 | 39,27 | 44,18 | 49,09 | 3,853 | + | + | + | ||
6,16 | 12,32 | 18,47 | 24,63 | 30,79 | 36,95 | 43,11 | 49,26 | 55,42 | 61,58 | 4,834 | + | + | + | ||
8,04 | 16,09 | 24,13 | 32,17 | 40,22 | 48,26 | 56,30 | 64,34 | 72,39 | 80,43 | 6,313 | + | + | + | ||
10,18 | 20,36 | 30,54 | 40,72 | 50,90 | 61,08 | 71,26 | 81,44 | 91,62 | 101,8 | 7,99 | + | + | + | ||
12,56 | 25,12 | 37,68 | 50,24 | 62,80 | 75,36 | 87,92 | 100,5 | 113,1 | 125,6 | 9,87 | + | + | + |
Приложение В Таблица ПВ.1 – Двутары стальные горячекатаные с параллельными гранями полок по ГОСТ 26020-83. Сортамент |
Номер профиля | мм | Площадь сечения, см2 | Линейная плотность p, кг/м | Справочные величины для осей | |||||||||||
h | b | s | t | r | Х-Х | Y-Y | |||||||||
Ix, см4 | Wx, см3 | Sx, см3 | tx, см | Iy, см4 | Wy, см3 | ty, см | |||||||||
Нормальные двутавры | ||||||||||||||
10Б1 | 4,1 | 5,7 | 10,32 | 8,1 | 34,2 | 19,7 | 4,07 | 15,9 | 5,8 | 1,24 | ||||
12Б1 12Б2 | 117,6 | 3,8 4,4 | 5,1 6,3 | 11,03 13,21 | 8,7 10,4 | 43,8 53,0 | 24,9 30,4 | 4,83 4,90 | 22,4 27,7 | 7,0 8,6 | 1,42 1,45 | |||
14Б1 14Б2 | 137,4 | 3,8 4,7 | 5,6 6,9 | 13,39 16,43 | 10,5 12,9 | 63,3 77,3 | 35,8 44,2 | 5,70 5,74 | 36,4 44,9 | 10,0 12,3 | 1,65 1,65 | |||
16Б1 16Б2 | 4,0 5,0 | 5,9 7,4 | 16,18 20,09 | 12,7 15,8 | 87,8 108,7 | 49,5 61,9 | 6,53 6,58 | 54,4 68,3 | 13,3 16,6 | 1,83 1,84 | ||||
18Б1 18Б2 | 4,3 5,3 | 6,5 8,0 | 19,58 23,96 | 15,4 18,8 | 120,1 146,3 | 67,7 83,2 | 7,37 7,41 | 81,9 100,8 | 18,0 22,2 | 2,04 2,05 | ||||
20Б1 | 5,6 | 8,5 | 28,49 | 22,4 | 194,3 | 110,3 | 8,26 | 142,3 | 28,5 | 2,23 | ||||
23Б1 | 5,6 | 9,0 | 32,91 | 25,8 | 260,5 | 147,2 | 9,54 | 200,3 | 33,4 | 2,47 | ||||
26Б1 26Б2 | 5,8 6,0 | 8,5 | 35,62 39,70 | 28,0 31,2 | 312,0 356,6 | 176,6 201,5 | 10,63 10,83 | 245,6 288,8 | 40,9 48,1 | 2,63 2,70 | ||||
30Б1 30Б2 | 5,8 6,0 | 8,5 10,0 | 41,92 46,67 | 32,9 36,6 | 427,0 487,8 | 240,0 273,8 | 12,29 12,50 | 390,0 458,6 | 55,7 65,5 | 3,05 3,13 | ||||
35Б1 35Б2 | 6,2 6,5 | 8,5 10,0 | 49,53 55,17 | 38,9 43,3 | 581,7 662,2 | 328,6 373,0 | 14,25 14,47 | 529,6 622,9 | 68,3 80,4 | 3,27 3,36 | ||||
40Б1 40Б2 | 7,0 7,5 | 9,5 11,5 | 61,25 69,72 | 48,1 54,7 | 803,6 935,7 | 456,0 529,7 | 16,03 16,30 | 714,9 865,0 | 86,7 104,8 | 3,42 3,52 | ||||
45Б1 45Б2 | 7,8 8,4 | 11,0 13,0 | 76,23 85,96 | 59,8 67,5 | 1125,8 1291,9 | 639,5 732,9 | 18,09 18,32 | 1073,7 1269,0 | 119,3 141,0 | 3,75 3,84 | ||||
50Б1 50Б2 | 8,8 9,2 | 12,0 14,0 | 92,98 102,80 | 73,0 80,7 | 1511,0 1709,0 | 860,4 970,2 | 19,99 20,30 | 1606,0 1873,0 | 160,6 187,3 | 4,16 4,27 | ||||
55Б1 55Б2 | 9,5 10,0 | 13,5 15,5 | 113,37 124,75 | 89,0 97,9 | 2051,0 2296,0 | 1165,0 1302,0 | 22,16 22,43 | 2404,0 2760,0 | 218,6 250,9 | 4,61 4,70 | ||||
60Б1 60Б2 | 10,5 11,0 | 15,5 17,5 | 135,26 147,30 | 106,2 115,6 | 2655,0 2936,0 | 1512,0 1669,0 | 24,13 24,39 | 3154,0 3561,0 | 274,3 309,6 | 4,83 4,92 | ||||
70Б1 70Б2 | 12,0 12,5 | 15,5 18,5 | 164,70 183,60 | 129,3 144,2 | 3645,0 | 2095,0 2393,0 | 27,65 28,19 | 4556,0 5437,0 | 350,5 418,2 | 5,26 5,44 | ||||
80Б1 80Б2 | 13,5 14,0 | 17,0 20,5 | 203,20 226,60 | 159,5 177,9 | 2917,0 3343,0 | 31,33 32,01 | 6244,0 7527,0 | 446,0 537,6 | 5,54 5,76 | |||||
90Б1 90Б2 | 15,0 15,5 | 18,5 22,0 | 247,10 272,40 | 194,0 213,8 | 3954,0 4480,0 | 35,09 35,80 | 8365,0 9943,0 | 557,6 662,8 | 5,82 6,04 | |||||
100Б1 100Б2 100Б3 100Б4 | 16,0 17,0 18,0 19,5 | 21,0 25,0 29,0 32,5 | 293,82 328,90 364,00 400,60 | 230,6 258,2 285,7 314,5 | 5234,0 5980,0 6736,0 7470,0 | 38,96 39,62 40,18 40,45 | 11520,0 13710,0 15900,0 17830,0 | 719,9 856,9 993,9 1114,3 | 6,26 6,46 6,61 6,67 | |||||
Широкополочные двутавры | ||||||||||||||
20Ш1 | 6,0 | 9,0 | 38,95 | 30,6 | 8,26 | 67,6 | 3,61 | |||||||
23Ш1 | 6,5 | 10,0 | 46,08 | 36,2 | 9,62 | 80,2 | 3,67 | |||||||
26Ш1 26Ш2 | 7,0 7,5 | 10,0 12,0 | 54,37 62,73 | 42,7 49,2 | 10,70 10,88 | 108,2 129,8 | 4,23 4,31 | |||||||
30Ш1 30Ш2 30Ш3 | 8,0 8,5 9,0 | 11,0 13,0 15,0 | 68,31 77,65 87,00 | 53,6 61,0 68,3 | 12,34 12,53 12,70 | 147,0 173,7 200,4 | 4,64 4,73 4,80 | |||||||
35O1 35Ш2 35Ш3 | 9,5 10,0 10,5 | 12,5 14,0 16,0 | 96,67 104,74 116,30 | 75,1 82,2 91,30 | 14,38 14,52 14,70 | 5,84 5,90 5,99 | ||||||||
40Ш1 40Ш2 40Ш3 | 9,5 11,5 12,5 | 14,0 16,0 18,0 | 122,40 141,60 157,20 | 96,1 11,1,1 123,4 | 16,76 16,75 16,87 | 7,18 7,14 7,18 | ||||||||
50Ш1 50Ш2 50Ш3 50Ш4 | 11,0 14,5 15,5 16,5 | 15,0 17,5 20,5 23,5 | 145,70 176,60 199,20 221,70 | 114, 138,7 156,4 174,1 | 20,45 20,26 20,56 20,82 | 6,81 6,69 6,81 6,92 | ||||||||
60Ш1 60Ш2 60ШЗ 60Д14 | 12,0 16,0 18,0 20,0 | 17,0 20,5 24,5 28,5 | 181,10 225,30 261,80 298,34 | 142,1 176,9 234,2 | 24,35 24,19 24,48 24,73 | 7,17 7,06 7,16 7,23 | ||||||||
70Ш1 70Ш2 70ШЗ 70Ш4 70Ш5 | 13,5 15,0 18,0 20,5 23,0 | 19,0 23,0 27,5 31,5 36,5 | 216,40 251,70 299,80 341,60 389,7 | 169,9 197,6 235,4 305,9 | 28,19 28,58 28,72 28,85 29,13 | l079 | 6,93 7,07 7,09 7,11 7,17 | |||||||
Колонные двутавры | ||||||||||||||
20K1 20K2 | 6,5 7,0 | 10,0 11,5 | 52,82 59,70 | 41,5 46,9 | 8,50 8,61 | 5,03 5,07 | ||||||||
23K1 23K2 | 7,0 8,0 | 10,5 12,0 | 66,51 75,77 | 52,2 59,5 | 9,95 10,02 | 6,03 6,04 | ||||||||
26K1 26K2 26K3 | 8,0 9,0 10,0 | 12,0 13,5 15,5 | 83,08 93,19 105,90 | 65,2 73,2 83,1 | 11,14 11,21 11,32 | 6,51 6,52 6,55 | ||||||||
30K1 30K2 30К3 | 9,0 10,0 11,5 | 13,5 15,5 17,5 | 108,00 122,70 138,72 | 84,8 96,3 108,9 | 12,95 13,06 13,12 | 7,50 7,54 7,54 | ||||||||
35К1 35К2 3SK3 | 10,0 11,0 13,0 | 15,0 17,5 20,0 | 139,70 160,40 184,10 | 109,7 125,9 144,5 | 15,04 15,21 15,28 | 8,76 8,83 8,81 | ||||||||
40К1 40К2 40K3 40К4 40К5 | 11,0 13,0 16,0 19,0 23,0 | 16,5 20,0 24,5 29,5 35,5 | 175,80 210,96 257,30 308,60 371,00 | 138,0 165,6 202,3 242,2 291,2 | 17,26 17,44 17,62 17,85 18,10 | 10,00 10,06 10,07 10,10 10,11 |
Приложение Г
Коэффициенты j продольного изгиба центрально сжатых элементов при расчетном сопротивлении стали
Ry=220МПа
Гибкость | ||||||||||
0,935 | 0,932 | 0,928 | 0,925 | 0,921 | 0,918 | 0,914 | 0,911 | 0,907 | 0,903 | |
0,900 | 0,896 | 0,892 | 0,888 | 0,884 | 0,880 | 0,876 | 0,872 | 0,868 | 0,864 | |
0,860 | 0,856 | 0,851 | 0,847 | 0,843 | 0,838 | 0,834 | 0,829 | 0,825 | 0,820 | |
0,816 | 0,811 | 0,806 | 0,802 | 0,797 | 0,792 | 0,787 | 0,783 | 0,778 | 0,773 | |
0,768 | 0,763 | 0,758 | 0,753 | 0,748 | 0,743 | 0,737 | 0,732 | 0,727 | 0,722 | |
0,710 | 0,703 | 0,695 | 0,688 | 0,680 | 0,673 | 0,666 | 0,659 | 0,652 | 0,645 | |
0,637 | 0,630 | 0,624 | 0,617 | 0,610 | 0,603 | 0,596 | 0,589 | 0,583 | 0,576 | |
0,570 | 0,563 | 0,557 | 0,550 | 0,544 | 0,537 | 0,531 | 0,525 | 0,519 | 0,512 | |
0,506 | 0,500 | 0,494 | 0,488 | 0,482 | 0,476 | 0,471 | 0,465 | 0,459 | 0,453 | |
0,448 | 0,442 | 0,436 | 0,431 | 0,425 | 0,420 | 0,415 | 0,409 | 0,404 | 0,399 | |
0,394 | 0,388 | 0,383 | 0,378 | 0,373 | 0,368 | 0,363 | 0,358 | 0,354 | 0,349 | |
0,342 | 0,337 | 0,333 | 0,328 | 0,324 | 0,320 | 0,315 | 0,311 | 0,307 | 0,304 | |
0,300 | 0,296 | 0,292 | 0,289 | 0,285 | 0,282 | 0,278 | 0,275 | 0,272 | 0,268 |
Ry=240МПа
Гибкость | ||||||||||
0,931 | 0,928 | 0,924 | 0,920 | 0,917 | 0,913 | 0,909 | 0,906 | 0,902 | 0,898 | |
0,894 | 0,890 | 0,886 | 0,882 | 0,878 | 0,873 | 0,869 | 0,865 | 0,860 | 0,856 | |
0,852 | 0,847 | 0,843 | 0,838 | 0,833 | 0,829 | 0,824 | 0,819 | 0,815 | 0,810 | |
0,805 | 0,800 | 0,795 | 0,790 | 0,785 | 0,780 | 0,775 | 0,770 | 0,765 | 0,759 | |
0,754 | 0,749 | 0,744 | 0,738 | 0,733 | 0,727 | 0,722 | 0,716 | 0,711 | 0,705 | |
0,686 | 0,678 | 0,670 | 0,663 | 0,655 | 0,648 | 0,641 | 0,633 | 0,626 | 0,619 | |
0,612 | 0,604 | 0,597 | 0,590 | 0,583 | 0,576 | 0,569 | 0,563 | 0,556 | 0,549 | |
0,542 | 0,536 | 0,529 | 0,523 | 0,516 | 0,510 | 0,503 | 0,497 | 0,491 | 0,484 | |
0,478 | 0,472 | 0,466 | 0,460 | 0,454 | 0,448 | 0,442 | 0,436 | 0,430 | 0,425 | |
0,419 | 0,413 | 0,408 | 0,402 | 0,396 | 0,391 | 0,386 | 0,380 | 0,375 | 0,370 | |
0,364 | 0,359 | 0,354 | 0,349 | 0,344 | 0,339 | 0,334 | 0,329 | 0,324 | 0,320 | |
0,315 | 0,310 | 0,306 | 0,302 | 0,298 | 0,294 | 0,291 | 0,287 | 0,283 | 0,280 | |
0,276 | 0,273 | 0,269 | 0,266 | 0,263 | 0,259 | 0,256 | 0,253 | 0,250 | 0,247 |
Ry=260МПа
Гибкость | ||||||||||
0,927 | 0,924 | 0,920 | 0,916 | 0,912 | 0,908 | 0,905 | 0,901 | 0,896 | 0,892 | |
0,888 | 0,884 | 0,880 | 0,875 | 0,871 | 0,867 | 0,862 | 0,858 | 0,853 | 0,848 | |
0,844 | 0,839 | 0,834 | 0,829 | 0,825 | 0,820 | 0,815 | 0,810 | 0,805 | 0,800 | |
0,795 | 0,789 | 0,784 | 0,779 | 0,774 | 0,768 | 0,763 | 0,758 | 0,752 | 0,747 | |
0,741 | 0,736 | 0,730 | 0,724 | 0,719 | 0,713 | 0,707 | 0,701 | 0,695 | 0,690 | |
0,663 | 0,655 | 0,647 | 0,640 | 0,632 | 0,624 | 0,617 | 0,609 | 0,602 | 0,595 | |
0,587 | 0,580 | 0,573 | 0,566 | 0,559 | 0,551 | 0,544 | 0,538 | 0,531 | 0,524 | |
0,517 | 0,510 | 0,504 | 0,497 | 0,490 | 0,484 | 0,477 | 0,471 | 0,464 | 0,458 | |
0,452 | 0,446 | 0,439 | 0,433 | 0,427 | 0,421 | 0,415 | 0,409 | 0,403 | 0,398 | |
0,392 | 0,386 | 0,380 | 0,375 | 0,369 | 0,364 | 0,358 | 0,353 | 0,348 | 0,342 | |
0,337 | 0,332 | 0,327 | 0,322 | 0,317 | 0,312 | 0,307 | 0,302 | 0,297 | 0,292 | |
0,292 | 0,288 | 0,284 | 0,280 | 0,276 | 0,273 | 0,269 | 0,266 | 0,263 | 0,259 | |
0,256 | 0,253 | 0,250 | 0,247 | 0,244 | 0,241 | 0,238 | 0,235 | 0,232 | 0,229 |
Ry=280МПа
Гибкость | ||||||||||
0,924 | 0,920 | 0,916 | 0,912 | 0,908 | 0,904 | 0,900 | 0,896 | 0,891 | 0,887 | |
0,883 | 0,878 | 0,874 | 0,869 | 0,865 | 0,860 | 0,855 | 0,851 | 0,846 | 0,841 | |
0,836 | 0,831 | 0,826 | 0,821 | 0,816 | 0,811 | 0,806 | 0,801 | 0,795 | 0,790 | |
0,785 | 0,779 | 0,774 | 0,768 | 0,763 | 0,757 | 0,751 | 0,746 | 0,740 | 0,734 | |
0,729 | 0,723 | 0,717 | 0,711 | 0,705 | 0,699 | 0,693 | 0,687 | 0,681 | 0,675 | |
0,641 | 0,633 | 0,626 | 0,618 | 0,610 | 0,602 | 0,595 | 0,587 | 0,579 | 0,572 | |
0,564 | 0,557 | 0,550 | 0,542 | 0,535 | 0,528 | 0,521 | 0,514 | 0,507 | 0,500 | |
0,493 | 0,486 | 0,479 | 0,473 | 0,466 | 0,459 | 0,453 | 0,446 | 0,440 | 0,433 | |
0,427 | 0,421 | 0,414 | 0,408 | 0,402 | 0,396 | 0,390 | 0,384 | 0,378 | 0,372 | |
0,366 | 0,361 | 0,355 | 0,349 | 0,344 | 0,338 | 0,333 | 0,327 | 0,322 | 0,316 | |
0,311 | 0,306 | 0,301 | 0,296 | 0,291 | 0,286 | 0,281 | 0,276 | 0,271 | 0,266 | |
0,272 | 0,268 | 0,265 | 0,261 | 0,258 | 0,254 | 0,251 | 0,248 | 0,245 | 0,242 | |
0,239 | 0,236 | 0,233 | 0,230 | 0,227 | 0,225 | 0,222 | 0,219 | 0,217 | 0,214 |
Ry=320МПа
Гибкость | ||||||||||
0,917 | 0,913 | 0,909 | 0,904 | 0,900 | 0,896 | 0,891 | 0,887 | 0,882 | 0,877 | |
0,873 | 0,868 | 0,863 | 0,858 | 0,853 | 0,848 | 0,843 | 0,838 | 0,832 | 0,827 | |
0,822 | 0,816 | 0,811 | 0,806 | 0,800 | 0,794 | 0,789 | 0,783 | 0,777 | 0,772 | |
0,766 | 0,760 | 0,754 | 0,748 | 0,742 | 0,736 | 0,730 | 0,724 | 0,717 | 0,711 | |
0,705 | 0,698 | 0,692 | 0,686 | 0,679 | 0,673 | 0,666 | 0,659 | 0,653 | 0,646 | |
0,602 | 0,594 | 0,585 | 0,577 | 0,569 | 0,561 | 0,553 | 0,545 | 0,538 | 0,530 | |
0,522 | 0,515 | 0,507 | 0,499 | 0,492 | 0,485 | 0,477 | 0,470 | 0,463 | 0,456 | |
0,448 | 0,441 | 0,434 | 0,427 | 0,421 | 0,414 | 0,407 | 0,400 | 0,394 | 0,387 | |
0,381 | 0,374 | 0,368 | 0,361 | 0,355 | 0,349 | 0,343 | 0,337 | 0,331 | 0,325 | |
0,319 | 0,313 | 0,307 | 0,301 | 0,296 | 0,290 | 0,284 | 0,279 | 0,273 | 0,268 | |
0,263 | 0,257 | 0,252 | 0,247 | 0,242 | 0,237 | 0,232 | 0,227 | 0,222 | 0,217 | |
0,240 | 0,237 | 0,233 | 0,230 | 0,227 | 0,224 | 0,222 | 0,219 | 0,216 | 0,213 | |
0,211 | 0,208 | 0,206 | 0,203 | 0,201 | 0,198 | 0,196 | 0,193 | 0,191 | 0,189 |

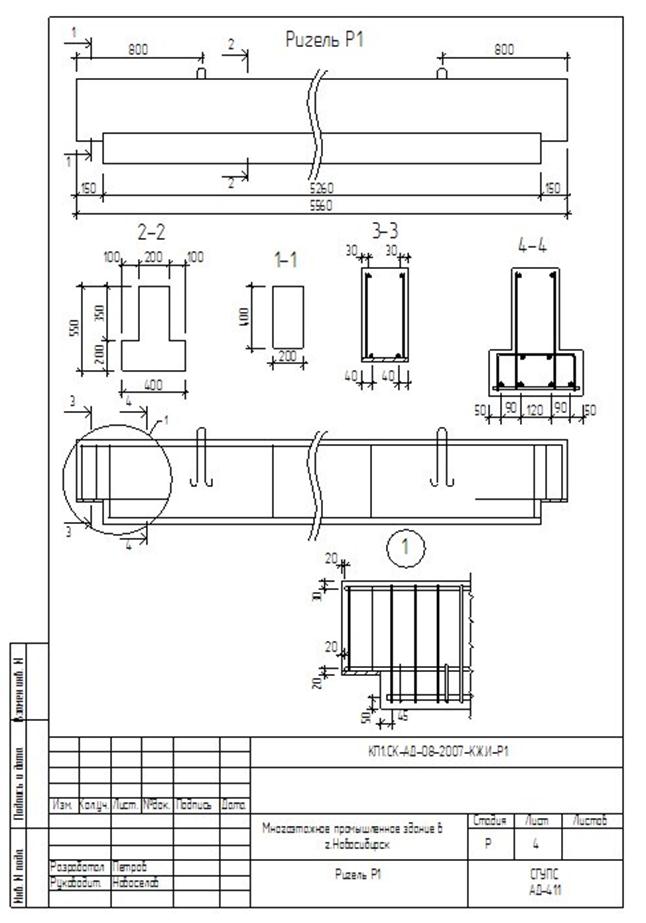

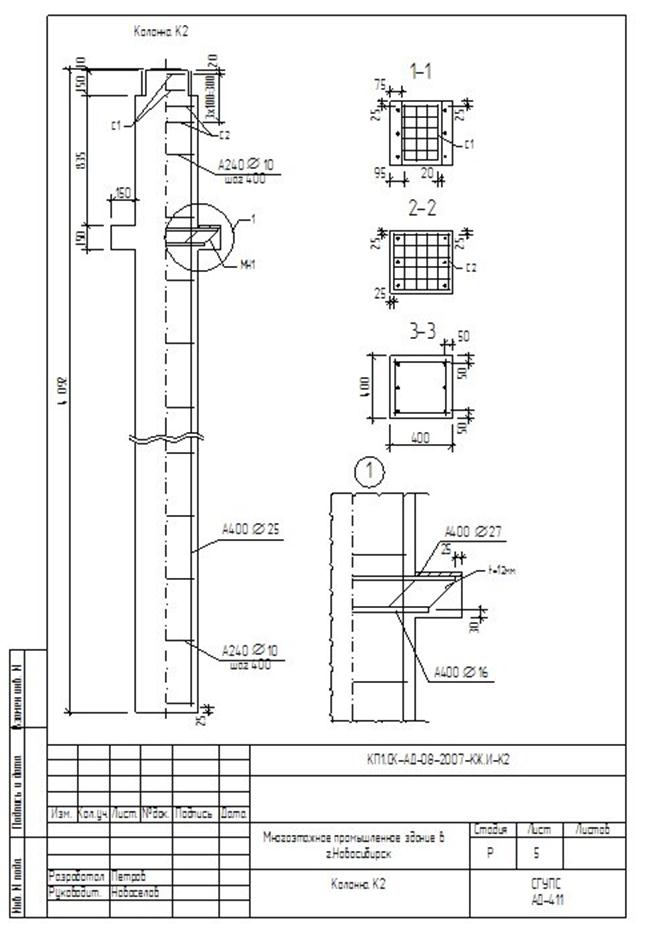

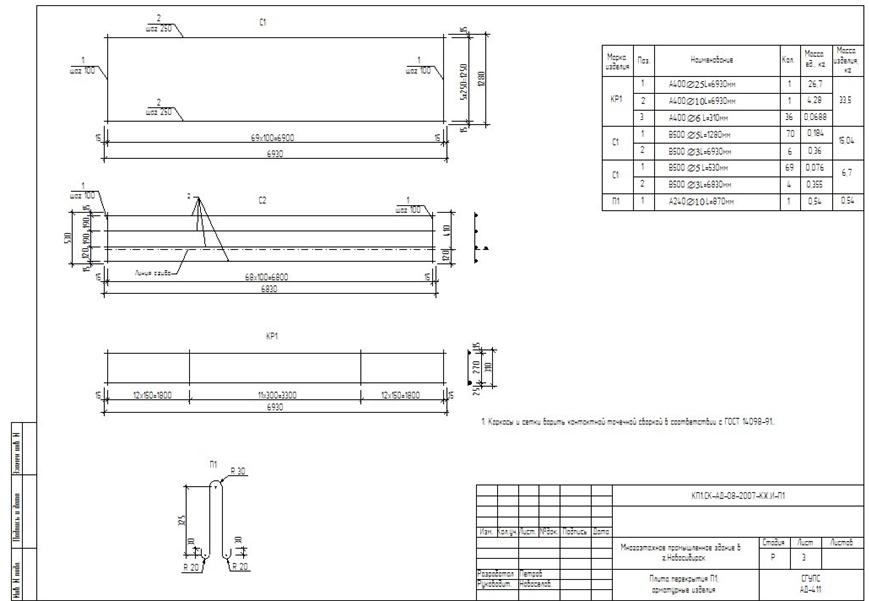

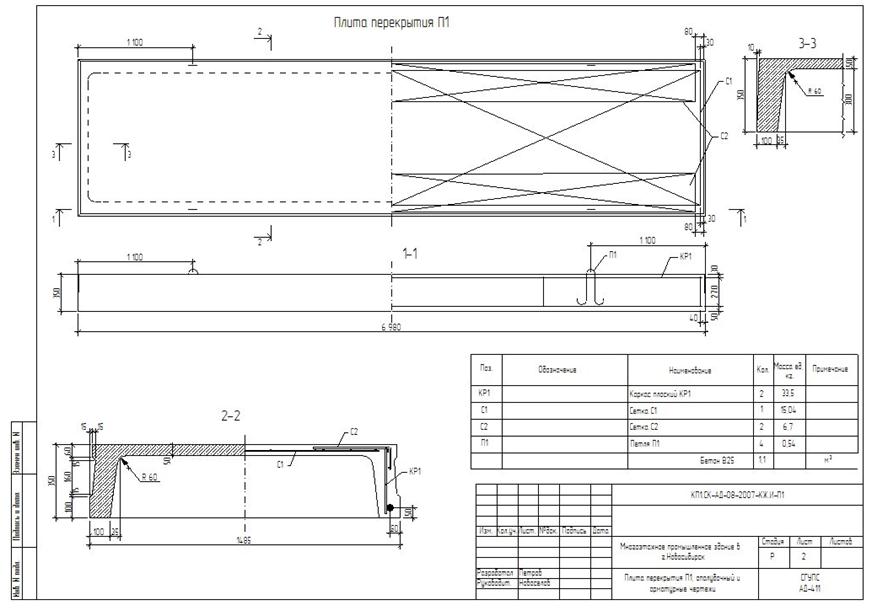

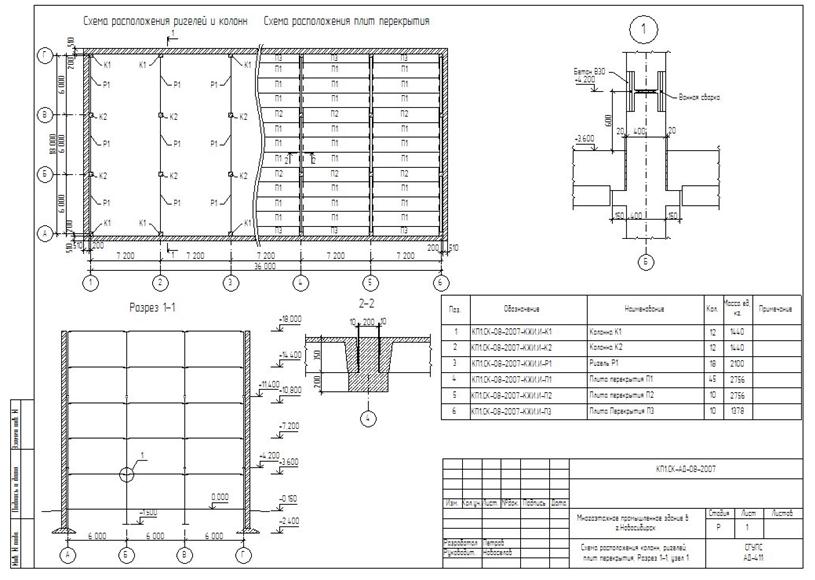

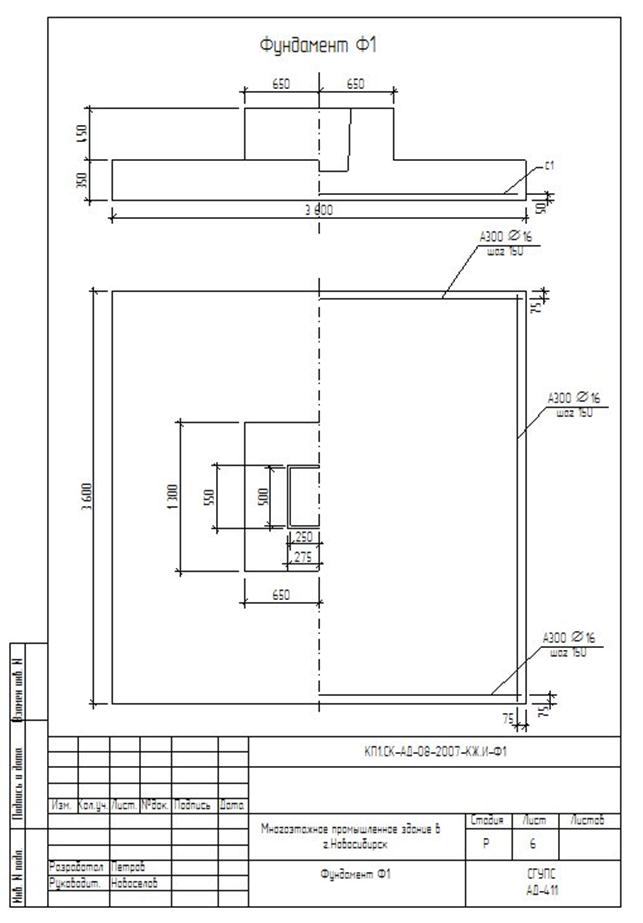

Приложение Д
Список литературы
1. ГОСТ 380-94. Сталь углеродистая обыкновенного качества. Марки. М., 1994.
2. ГОСТ 19281-89*. Прокат из стали повышенной прочности. Общие технические условия. М., 1989.
3. ГОСТ 27772-88*. Прокат для строительных стальных конструкций. Общие технические условия. М., 1988.
4. СНиП II-23-81*. Строительные нормы и правила. Стальные конструкции. М., 1991.
5. СП 53-102-2004. Свод правил по проектированию и строительству. Общие правила проектирования стальных конструкций. М., 2005.
6. ГОСТ 27751-88*. Надежность строительных конструкций и оснований. Основные положения по расчету. М., 1988.
7. СНиП 2.01.07-85*. Строительные нормы и правила. Нагрузки и воздействия. М., 1996.
8. ГОСТ 26020-83. Двутавры стальные горячекатаные с параллельными гранями полок. М., 1983.
