Сопряжение по нескольким поверхностям

При конструировании следует избегать сопряжения деталей по нескольким поверхностям (рис.8.23, а, в).

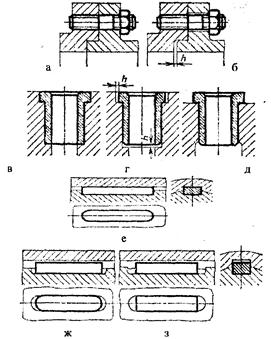

Рис. 8.23. Сопряжение поверхностей

Детали следует сопрягать только по одной поверхности, предусматривая на остальных поверхностях зазоры (рис. 8.23,б,г) достаточные для того, чтобы исключить их соприкосновение при всех возможных неточностях изготовления, упругих деформациях, тепловых расширениях системы или при сжатии уплотняющих прокладок.

Грубые ошибки, подобные приведенным на рис.8.23,а,в,д, допускаются редко. Чаще встречаются ошибки, заключающиеся во введении излишней подгонки, излишнего центрирования и т.п. Например, подгонка призматической шпонки к шпоночному пазу по всему контуру (рис.8.23,е) намного осложняет этот процесс. Значительно проще и правильно подгонять шпонку только по рабочим граням, оставляя зазоры по торцам шпонки и между верхней плоскостью шпонки и днищем канавки (рис.8.23, ж, з).
