Принцип работы электронного генератора

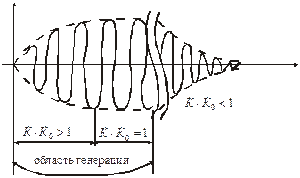

(10.2) – условие генерации

(10.2.1) – генерация с постоянной амплитудой (баланс амплитуд)

(10.3) –затухание сигналов.

Если условие (10.2) выполняется только для частоты f₀, то тогда возникают гармонические колебания с этой частотой.

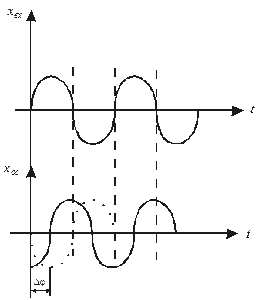

Баланс фаз – фазовые запаздывания, такие, что входной сигнал Х_вх и сигнал обратной связи Х_ос совпадают друг с другом.

Если условие генерации (10.2) выполняется только для определенной частоты w_{о ,} то генератор вырабатывает синусоидальный сигнал, а если условие генерации выполняется для всего спектра частот (от 0 до ¥), то генерируется прямоугольный сигнал.

0.1% – искажение, воспринимаемое человеческим ухом.

Следовательно, генераторы гармонических сигналов должны иметь частотно-зависимые элементы (фильтры)

Типовые схемы гармонических генераторов.

Если условие (10.2) выполняется, то получается следующая схема:

Сигнал с выхода через трансформаторную связь поступает на базу и приводит к тому, что появляется обратная связь.

Такие LC -генераторы (с использованием LC -контура) работают в определенном диапазоне частот.

RC-генератор

Значение равно сдвигу фаз А, когда K=1/29.

Частота w_о называется квазирезонансной (псевдорезонансной) частотой.

Для одинаковой C и одинакового R частота определяется следующим выражением:

(10.4)

В тех случаях, когда фазовый сдвиг равен нулю, используют также так называемый мост Вина.
