Комбинационные логические устройства

Триггеры.

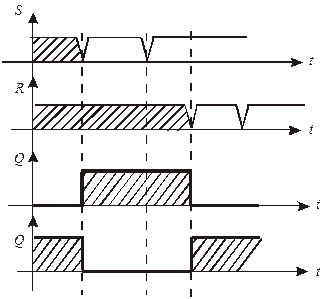

Временная диаграмма.

Лекция 12 03.04.2002

Дополнение по минимизации. Методика минимизации.

Для анализа минимизации используют следующие логические тождества:

1. Х + 1 = 1

2. Х * 1 = 1

3. Х₁ * Х₁ = Х₁

4. Х₁ * Х₁ = 0

5. Х₁ + Х₁ = Х₁

6. Х₁ + Х₁ = 1

7. Х * 0 = 0

8. Х₁ * Х₂ + Х₃ = (Х₁ + Х₃) * (Х₂ + Х₃)
