Напряжения при растяжении и сжатии. Закон Гука. Условие прочности

Переходя к изучению введенных основных видов деформации стержней, ограничимся рассмотрением стержней постоянного поперечного сечения с прямолинейной осью, т. е. призматических стержней. Начнем с деформации растяжения (сжатия).

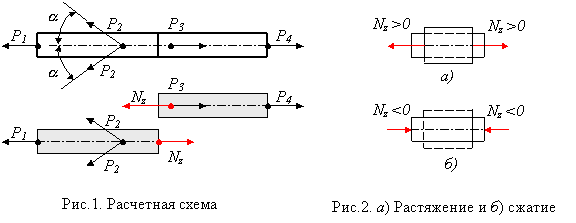

Напомним, что под растяжением (сжатием) понимают такой вид деформации стержня, при котором в его поперечном сечении возникает лишь один внутренний силовой фактор - продольная сила N_z. Поскольку продольная сила численно равна сумме проекций, приложенных к одной из отсеченных частей внешних сил на ось стержня (для прямолинейного стержня она совпадает в каждом сечении с осью O_z), то растяжение (сжатие) имеет место, если все внешние силы, действующие по одну сторону от данного поперечного сечения, сводятся к равнодействующей, направленной вдоль оси стержня (рис. 1). Одна и та же продольная сила N_z при действии на различные части стержня (левую или правую) имеет противоположные направления. Знак N_z зависит от характера вызываемой ею деформации. Продольная сила считается положительной, если вызывает растяжение элемента (рис. 2, а), и она отрицательна, если вызывает сжатие (рис. 2, б).

Зако́н Гу́ка — утверждение, согласно которому деформация, возникающая в упругом теле (пружине, стержне, консоли, балке и т. п.), пропорциональна приложенной к этому телу силе.

Для тонкого растяжимого стержня закон Гука имеет вид:

Условия прочности в общем виде:

Прочными называют конструкции и составляющие их элементы, в которых максимальныенапряжения не превышают допустимых значений.

Здесь
p_max – максимальные значения полного напряжения в элементах конструкции,
[p] – величина допустимых значений напряжений для материала элементов.
